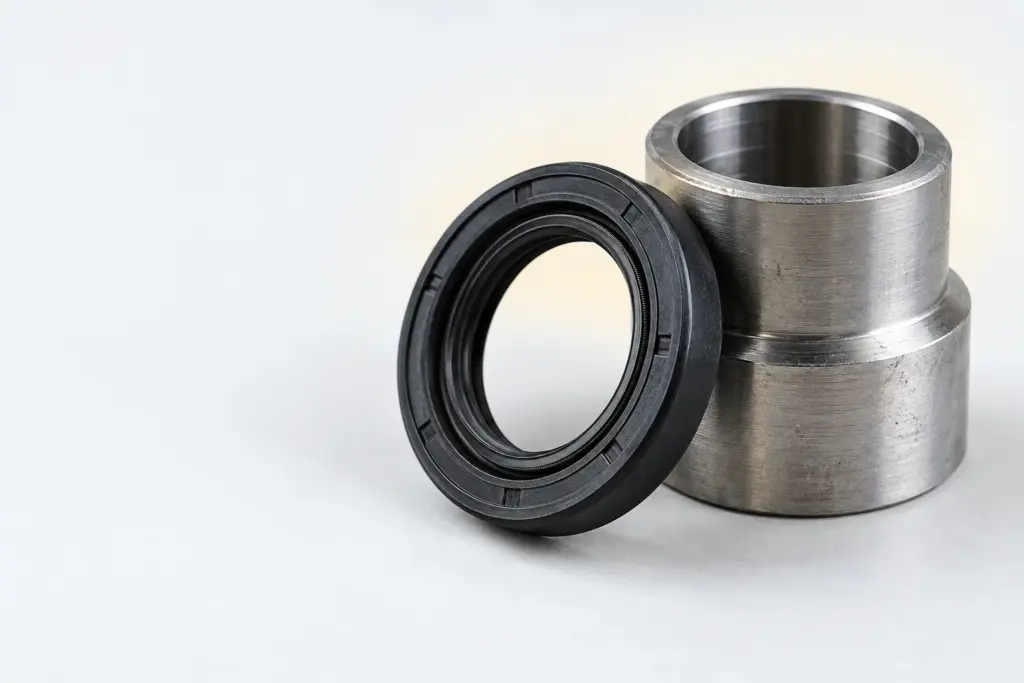

Установка сальников: подготовка, запрессовка и проверка

Установка сальников начинается с проверки нового уплотнения и подготовки вала и посадочного места. Старую деталь снимают без повреждения поверхностей, новую выставляют соосно и запрессовывают подходящей оправкой, после чего проверяют её положение и работу узла.

Уточнить наличие инструмента

Установка сальников: порядок работ

Сальник удерживает рабочую среду в узле и отделяет её от окружающей зоны. Результат замены зависит не только от нового изделия: повреждённый вал, грязное гнездо или перекос при запрессовке могут привести к повторной утечке. Поэтому работу удобно разделять на осмотр, демонтаж, подготовку поверхностей, монтаж и проверку. Каждый этап завершают до перехода к следующему. Если после разборки обнаружен дефект сопряжённой детали, его не следует скрывать новым уплотнением.

Перед началом уточняют, какой именно сальник установлен в узле, как он ориентирован и каким способом обеспечивается доступ к нему. Полезно зафиксировать исходное положение детали до извлечения, особенно если рядом расположены другие уплотнения или элементы сборки. Ориентироваться только на внешний вид недостаточно: у похожих деталей могут различаться назначение и условия работы. При наличии документации на оборудование приоритет имеют указания изготовителя по положению сальника, подготовке поверхностей и проверке после сборки.

Подготовка узла перед демонтажем

Узел освобождают от загрязнений снаружи ещё до снятия старого сальника. Иначе частицы, скопившиеся у кромки корпуса, попадут внутрь сразу после извлечения уплотнения. Рабочую зону организуют так, чтобы снятые детали не смешивались с мусором, а новый сальник оставался защищённым до монтажа. Если доступ ограничен, сначала определяют безопасное направление извлечения и точки приложения инструмента. Попытка работать на ощупь обычно повышает риск задеть вал, кромку отверстия или соседнюю деталь.

Перед разборкой проверяют состояние узла в той мере, в какой это возможно без демонтажа: где проявляется утечка, нет ли заметного люфта, загрязнения либо следов контакта движущихся деталей. Это помогает отличить проблему уплотнения от неисправности, которая останется после его замены. При работе с оборудованием соблюдают установленный для него порядок отключения и снятия нагрузки. Сальник не извлекают из узла, где сохраняется давление или возможно непредусмотренное движение деталей. Конкретную последовательность подготовки берут из документации на оборудование.

Как снять старый сальник

Инструмент для извлечения подводят к старому сальнику так, чтобы усилие действовало на удаляемую деталь, а не на рабочую поверхность вала. Не следует использовать вал как опору для рычага: оставленная на нём риска может повреждать кромку нового уплотнения при работе. По той же причине важно беречь стенку посадочного отверстия. Если сальник выходит неравномерно, дальнейшее усилие прикладывают осторожно, контролируя его положение, а не пытаются вырвать деталь одним резким движением.

После снятия осматривают старый сальник. Следы износа кромки, повреждение наружной поверхности или необычные загрязнения могут подсказать, что именно следует проверить в узле. Само по себе обнаружение следов масла не доказывает, что неисправен только сальник: подтекание могло прийти из соседнего соединения. Если источник утечки не установлен, перед монтажом нового изделия очищают участок и уточняют путь появления рабочей среды. Такой осмотр сокращает риск повторной разборки после замены исправного уплотнения.

Осмотр вала и посадочного места

Посадочное место очищают от остатков старого уплотнения и загрязнений способом, который не повреждает его поверхность. Осматривают стенку отверстия, входную кромку и доступные сопряжённые участки. Заусенец у входа способен сместить новый сальник или повредить его наружную часть при запрессовке. Если обнаружены деформация или глубокое повреждение гнезда, простая замена уплотнения может не восстановить герметичность. Решение о дальнейшем ремонте принимают по состоянию корпуса и требованиям к конкретному узлу.

На валу особенно важен участок контакта с рабочей кромкой. Его проверяют на задиры, следы коррозии, налипшие частицы и выраженную выработку. Затем осматривают путь, по которому кромка нового сальника пройдёт во время сборки: острые края на этом пути могут повредить её до начала работы. Если конструкция требует провести уплотнение через сложный переход, защиту кромки и порядок монтажа выбирают по документации на узел. Нельзя считать поверхность пригодной только потому, что вал свободно проходит через отверстие сальника.

Как выбрать сальник и монтажный инструмент

Новый сальник подбирают под конкретный узел, сверяя его назначение, размеры и конструкцию с данными оборудования и снятой деталью. Внешнее сходство не заменяет такой проверки. При выборе учитывают, какая поверхность служит посадочной, где находится рабочая кромка и как деталь должна быть ориентирована. Если исходная маркировка не читается либо происхождение старого изделия неизвестно, за основу берут документацию на узел. Ассортимент уплотнений представлен в разделе Сальники и манжеты.

Монтажный инструмент выбирают по геометрии сальника и доступу к посадочному месту. Оправка должна передавать усилие на предусмотренную для этого часть изделия и помогать удерживать его соосно отверстию. Неподходящая опора может продавить уплотнение, деформировать корпус или оставить кромку без защиты. Для снятия также нужен инструмент, позволяющий контролировать точку захвата. Универсальность инструмента не означает пригодности для любого узла: перед работой проверяют, помещается ли он в рабочей зоне и не задевает ли соседние поверхности.

Для смежных деталей из пластика ассортимент вынесен в раздел Инженерные пластики. Материал такой детали выбирают отдельно от сальника, по требованиям к её собственной работе. Наличие пластиковой детали рядом с уплотнением не означает, что из неё можно изготовить монтажную оправку без проверки формы, жёсткости и способа приложения усилия. Если подходящей оправки нет, безопаснее уточнить инструмент до начала запрессовки, чем заменять его случайным предметом с узкой или неровной контактной поверхностью.

Таблица показывает назначение позиций, указанное в каталоге, но не подтверждает их взаимозаменяемость. Например, обозначение размера у оправки само по себе не описывает форму посадочного места и свободное пространство вокруг него. Перед заказом сопоставляют инструмент с конструкцией своего узла и способом доступа. Комплект сальников клапанов также рассматривают отдельно от инструмента для запрессовки: наличие обеих категорий в каталоге не делает метод монтажа одинаковым для разных механизмов.

Подготовка нового сальника

До установки проверяют целостность нового изделия. Рабочая кромка должна оставаться чистой, без видимых надрывов и вмятин; наружную поверхность также осматривают на повреждения, полученные при хранении или распаковке. Изделие не кладут на грязный верстак рабочей стороной вниз. Если сальник долго находился рядом с абразивной пылью либо получил заметное повреждение, его пригодность нужно оценить до монтажа. Запрессовка заведомо сомнительной детали затруднит последующий поиск причины утечки.

Вопрос смазки решают по конструкции узла и указаниям изготовителя. Нельзя без проверки наносить произвольный состав на рабочую кромку, наружную поверхность или посадочное место: условия контакта у них различаются, как и требования к материалам. Если смазка предусмотрена, используют совместимый состав и наносят его в указанной зоне. Если предусмотрен иной порядок установки, придерживаются его. Особенно важно не смешивать подготовку рабочей кромки с обработкой наружной посадочной поверхности: действие, полезное для одной зоны, может быть нежелательным для другой.

Запрессовка сальника без перекоса

Новый сальник подводят к посадочному отверстию в правильной ориентации и выставляют соосно. Перед приложением усилия убеждаются, что он не опирается на выступ, загрязнение или повреждённый край. Оправку ставят ровно, с опорой на подходящую часть сальника. Усилие прикладывают плавно и контролируют движение детали. Если одна сторона уходит глубже другой, работу останавливают и выясняют причину. Продолжать запрессовку перекошенного сальника в надежде, что он выровняется в гнезде, не следует.

Во время монтажа следят, чтобы кромка не завернулась при прохождении вала и не зацепилась за острый переход. Когда увидеть её напрямую невозможно, особое значение имеют подготовка пути сборки и точное соблюдение порядка, указанного для узла. Нельзя передавать усилие через случайную деталь, которая давит на гибкую часть уплотнения вместо его несущей зоны. Удары без контроля положения также не позволяют надёжно оценить, что происходит в посадочном месте. Подходящая оправка нужна не ради скорости, а для управляемой передачи усилия.

Глубину посадки и окончательное положение сальника определяют по конструкции оборудования. Не стоит автоматически устанавливать новый сальник по старому следу, если неизвестно, было ли прежнее изделие смонтировано правильно. После запрессовки проверяют, что деталь стоит ровно, не выступает там, где это мешает сборке, и не имеет видимых следов деформации. Если её положение вызывает сомнение, вопрос решают до установки следующих компонентов: после полной сборки доступ к уплотнению может исчезнуть.

Подобрать сальник и инструмент

Особенности разных узлов

Общий порядок подготовки применим к разным уплотнениям, но способ доступа и опоры инструмента меняется вместе с конструкцией. Сальник на валу, уплотнение рулевой рейки и сальник клапана не следует монтировать по одной схеме без сверки с документацией. Различаются расположение рабочей кромки, окружающие детали и возможность контролировать запрессовку. Для рулевых реек в каталоге представлен отдельный инструмент для запрессовки сальников; его назначение следует учитывать при подборе, не распространяя автоматически на другие узлы.

В каталоге также указан комплект из 12 сальников клапанов Д-260 для МТЗ-1221. При работе с такими деталями важно не переносить приёмы, удобные для крупного корпусного уплотнения, на узел с иной геометрией. Прежде чем применять оправку или приспособление, проверяют, на какую часть детали оно опирается и не мешают ли соседние элементы ровной посадке. Если ремонт ведётся по документации оборудования, порядок сборки и критерии проверки берут именно из неё, а не из общего описания монтажа сальников.

Проверка после сборки

Первую проверку проводят до возврата узла в работу. Осматривают открытую часть сальника и прилегающие поверхности: деталь должна сохранять ровное положение, а рабочая зона — оставаться чистой. Проверяют, что при сборке не забыты снятые элементы и что вращающиеся либо перемещающиеся части не встречают непредусмотренного препятствия. Если конструкция позволяет оценить ход без запуска оборудования, это делают способом, допустимым для конкретного узла. Принудительно проворачивать или перемещать механизм, когда порядок проверки неизвестен, не нужно.

После пуска наблюдают за узлом в предусмотренном для него режиме. Проверяют, не появилась ли утечка в зоне нового уплотнения, и отличают её от остатков рабочей среды, оставшихся после разборки. Для этого поверхность перед проверкой должна быть очищена. Отсутствие видимой течи сразу после сборки — полезный признак, но не повод игнорировать последующий контроль, предусмотренный обслуживанием оборудования. Если утечка сохраняется, проверяют не только сам сальник, но и вал, посадочное место, положение детали и другие возможные источники.

Ошибки, которые приводят к повторной замене

Частая ошибка — сосредоточиться на извлечении старого сальника и пропустить осмотр гнезда. Остатки загрязнений мешают новой детали занять правильное положение, а заусенец может повредить её при входе. Другая ошибка — считать любой похожий сальник подходящей заменой. Даже аккуратная запрессовка не исправит неправильный выбор изделия. Наконец, нельзя компенсировать неподходящую оправку увеличением усилия: если деталь идёт с перекосом, сначала проверяют соосность, поверхность отверстия и схему опоры инструмента.

Отдельно проверяют, не принимают ли утечку соседнего соединения за отказ сальника. Подход к диагностике здесь тот же, что и при других монтажных работах: сначала устанавливают назначение и состояние конкретного элемента. Для смежной задачи крепления труб есть материал Какой хомут для трубы выбрать и сколько нужно на трассу. Когда требуется сверить обозначения другого вида изделий, полезна статья ГОСТы изделия и стандарты ремней: как сверять маркировку. Эти материалы не заменяют документацию на устанавливаемый сальник.

Частые вопросы

С чего начинается установка сальника?

С определения причины замены и проверки соответствия нового сальника узлу. До монтажа очищают и осматривают вал и посадочное место: новое уплотнение не устраняет повреждения сопряжённых поверхностей.

Как снять старый сальник перед установкой нового?

Его извлекают подходящим инструментом, прикладывая усилие к удаляемой детали. Рабочую поверхность вала и стенку посадочного отверстия не используют как опору, чтобы не оставить повреждений для нового уплотнения.

Как установить сальник без перекоса?

Сальник выставляют соосно отверстию и запрессовывают оправкой, которая опирается на подходящую часть изделия. В ходе работы контролируют равномерность посадки; при появлении перекоса останавливаются и проверяют причину.

Нужно ли смазывать сальник при установке?

Порядок смазки зависит от конструкции узла и требований изготовителя. Если она предусмотрена, используют совместимый с материалами состав и наносят его только в указанной зоне.

Как проверить установку сальника?

Сначала осматривают его положение и отсутствие видимых повреждений. После сборки проверяют работу узла в допустимом режиме и контролируют, не появилась ли утечка в зоне уплотнения.

Для подбора сальника или монтажного инструмента подготовьте сведения об узле, обозначение снятой детали, если оно сохранилось, и информацию о доступе к посадочному месту. Это позволит проверить применимость позиции до начала работ.
