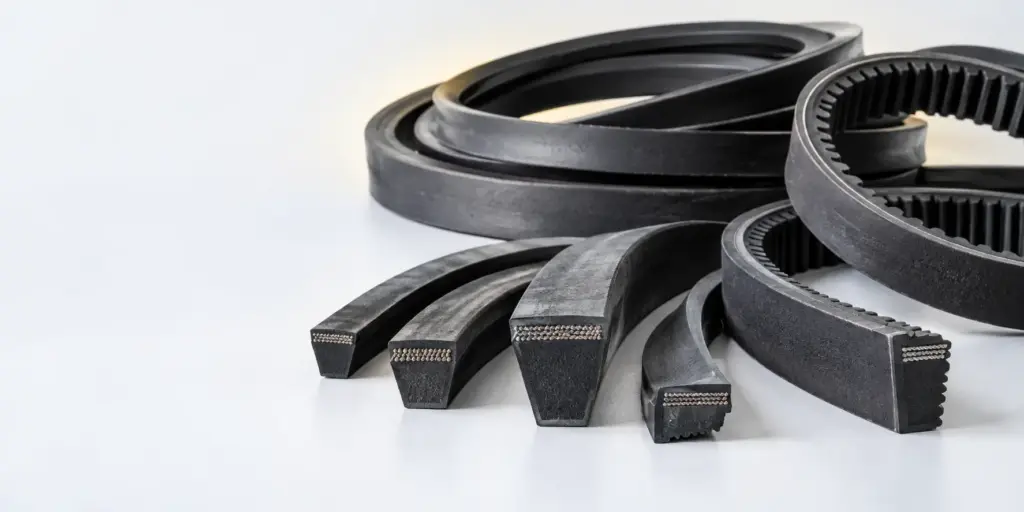

Чертеж изделия для ремня должен позволять определить его профиль, ширину, высоту и длину. По этим данным подбирают клиновый, вентиляторный или вариаторный ремень, сопоставляя размеры с посадочным местом и рабочей конструкцией.
Что показывает чертеж изделия
Чертеж ремня нужен не только для фиксации внешнего вида. Это рабочий документ, по которому можно понять, какое сечение имеет изделие, как расположены основные размеры и какие параметры необходимо проверить перед заказом. Для ременной передачи особенно важны данные, влияющие на посадку в шкив, натяжение и совместимость с узлом.
В большинстве случаев на схеме рассматривают поперечное сечение ремня и его продольный размер. Поперечное сечение помогает установить форму профиля. Продольный размер нужен для проверки соответствия длины. Если на чертеже показаны несколько размерных линий, их следует читать в связи с выносными обозначениями: одна величина может относиться к наружной части, другая — к рабочему сечению.
При работе с документом важно отличать размер самого ремня от размера канавки или посадочного элемента. На чертеже узла могут быть показаны шкив, вал, корпус и зазор. Эти данные описывают место установки, но не всегда являются размерами ремня. Ошибка на этом этапе приводит к выбору изделия с подходящей длиной, но неподходящим сечением.
Если используется не чертеж, а образец, его сначала очищают от загрязнений и осматривают. Стирание рабочей поверхности, растяжение или повреждение боковин могут изменить результат измерения. Поэтому фактический размер старого ремня рассматривают вместе с обозначением профиля и условиями его установки.
Обозначения размеров ремней
Размерная запись вида «ширина × высота» описывает поперечное сечение. Важно заранее установить, какие именно точки приняты за начало и конец измерения. На одном документе может быть приведена полная геометрия сечения, а в другом — только краткое обозначение. Сравнивать такие записи напрямую можно только после проверки их смысла.
Ширина обычно воспринимается как поперечный размер ремня, видимый при взгляде на его сечение. Высота показывает расстояние от основания до верхней части. Для клиновой формы соотношение этих величин влияет на положение ремня в канавке. Если ширина совпадает, но высота отличается, ремень может занять другое положение и работать не так, как предусмотрено конструкцией.
Длина рассматривается отдельно от ширины и высоты. На чертеже она может быть указана как размер по контуру, рабочей линии или другой принятой линии измерения. Поэтому при заказе нельзя механически переносить число из одной системы обозначений в другую без уточнения, к какой линии оно относится.
В техническом описании полезно фиксировать данные в одной последовательности: тип ремня, профиль, ширина, высота, длина, количество. Такой порядок снижает риск перепутать поперечный размер с продольным. Если в заявке есть чертеж, к ней лучше приложить сам файл или изображение с хорошо читаемыми размерными линиями.
| Группа ремней | Размерные данные | Дополнительное обозначение |
|---|---|---|
| Вентиляторные ремни PIX | От 8,5×8 до 21×14 | Размер указан как сочетание ширины и высоты |
| Вариаторные ремни | 28×16–68×24 | Размер указан как диапазон поперечного сечения |
| Клиновые ремни | Подбор по сечению и длине | Профили Z, A, B и D |
| Раздел каталога | 32 позиции ремней | Количество позиций в представленном разделе |
Профили клиновых ремней
Клиновая форма работает за счет контакта боковых поверхностей с канавкой шкива. Поэтому для подбора недостаточно знать только длину. Необходимо проверить профиль и поперечное сечение. В каталоге представлены клиновые ремни с профилями Z, A, B и D.
Буквенное обозначение профиля следует воспринимать как отдельную характеристику, а не как замену размерам. Два ремня с разными буквами нельзя считать взаимозаменяемыми только потому, что их длина выглядит одинаковой. Сначала сопоставляют форму сечения, затем ширину и высоту, после чего проверяют длину и условия монтажа.
На чертеже профиль может быть обозначен буквой, условным символом или показан через размеры. Если присутствуют и буквенная запись, и размерная схема, приоритет имеет их согласованное прочтение. При расхождении данных заказ откладывают до уточнения: причина может быть в другой точке измерения или в ошибке переноса информации.
Для предварительного сравнения удобно составить таблицу по каждому возможному варианту. В первой строке указывают профиль, во второй — ширину, в третьей — высоту, в четвертой — длину. Такой способ помогает не смешивать параметры разных ремней и быстро выявлять отсутствующие данные.
При замене установленного ремня также учитывают состояние шкива. Износ канавки способен изменить фактическое положение ремня, поэтому один только замер старого изделия не всегда дает полный ответ. В заявке полезно указать, является ли подбор заменой уже установленного ремня или выбором для нового узла.
Сведения о ременных изделиях можно сопоставить с ассортиментом в разделе Изделия ременные PIX. Там представлены позиции соответствующей товарной группы; точное исполнение выбирают по размерным данным.
Вентиляторные ремни PIX: чтение размеров
Для вентиляторных ремней PIX в представленном разделе указан ряд размеров от 8,5×8 до 21×14. Такая запись показывает, что при поиске нужно работать с двумя поперечными параметрами, а не только с длиной. Сначала из чертежа или образца выделяют ширину и высоту, затем проверяют, попадает ли нужное сечение в заявленный ряд.
Если на чертеже указаны размеры, записанные в другом порядке, их нельзя переставлять автоматически. Сначала уточняют, какая величина относится к ширине, а какая — к высоте. При изображении сечения это обычно понятно по размерным линиям, но на сокращенной спецификации может потребоваться дополнительное подтверждение.
После определения сечения переходят к длине. Если длина не указана на чертеже, ее нельзя достоверно восстановить только по ширине и высоте. В этом случае используют данные узла, информацию о прежнем ремне или обращаются за уточнением. Предположение по внешнему виду не заменяет размерной проверки.
Вентиляторный ремень следует рассматривать как часть сборки. На результат влияют расстояние между валами, положение шкивов, доступный диапазон натяжения и возможность установить ремень без повреждения. Эти параметры должны быть проверены по документации на узел, если они приведены.
Смежные комплектующие и резинотехнические изделия размещены в других разделах каталога. Например, при подготовке заказа можно отдельно посмотреть раздел Втулки, если они используются в связанном узле. Это не означает, что втулка заменяет ремень: позиции подбирают по назначению и собственным размерам.
Вариаторные ремни и их сечение
Вариаторные ремни представлены размерами 28×16–68×24. В данном случае особенно важно не ограничиваться одной шириной. Высота также входит в размерное обозначение и должна совпадать с параметрами, заложенными в конструкции вариатора.
Для вариаторного узла размер сечения связан с рабочим положением ремня между элементами передачи. Если сечение выбрано неверно, ремень может располагаться слишком глубоко или слишком высоко. Поэтому при анализе чертежа проверяют не только габарит ремня, но и рабочую геометрию посадочного места.
На схеме следует найти все размеры, относящиеся к ремню: ширину, высоту и длину. Размеры деталей вариатора, расстояния между валами и параметры дисков используют как дополнительные сведения. Они помогают оценить применимость, но не должны подменять непосредственные размеры ремня.
Диапазон 28×16–68×24 нельзя трактовать как разрешение выбрать любое промежуточное значение без проверки каталожной позиции. В заявке указывают фактический размер, который требуется по чертежу. После этого подбирают конкретное изделие из доступного ряда, а не округляют данные по своему усмотрению.
Если на старом ремне есть повреждения, измерение проводят в нескольких местах и сравнивают результаты. Расхождения могут быть связаны с износом или деформацией. Для окончательного выбора предпочтительнее использовать исходный чертеж, спецификацию или данные производителя оборудования, если они доступны.
Для сопутствующих резинотехнических товаров на сайте есть раздел DK-90 наконечники. Его содержание относится к другой группе изделий, поэтому при оформлении запроса необходимо явно указать, что требуется именно ремень и какие размеры нужно проверить.
Как выбрать ремень по чертежу
Подбор удобно выполнять последовательно, не переходя к длине до определения сечения. Такой порядок сокращает число вариантов и помогает заметить несоответствие между чертежом и описанием изделия.
- Определите назначение изделия: клиновый, вентиляторный или вариаторный ремень.
- Найдите на чертеже изображение поперечного сечения и выпишите ширину и высоту.
- Проверьте буквенное обозначение профиля, если оно указано. Для клиновых ремней в ассортименте применяются профили Z, A, B и D.
- Уточните, к какой линии относится продольный размер: к длине изделия, рабочей линии или другой обозначенной линии.
- Сопоставьте полученные данные с доступным размерным рядом.
- Проверьте посадочное место, способ монтажа и возможность натяжения.
- Передайте в заявку чертеж, маркировку, размеры и количество требуемых изделий.
Если используется фотография, она должна показывать ремень целиком и отдельно его сечение. Размерная линейка рядом с изделием может помочь при предварительной оценке, но для точного заказа лучше использовать числовые данные. Размытая маркировка или снимок под углом не позволяют надежно определить профиль.
При наличии нескольких ремней в одном узле каждый вариант фиксируют отдельной строкой. Нельзя объединять в одну позицию изделия, если у них различаются профиль, сечение или длина. Даже при внешнем сходстве они могут предназначаться для разных посадочных мест.
Для разделения исходных и расчетных данных можно использовать простую форму: «по чертежу», «по замеру», «требует уточнения». Это помогает не выдавать предположительный размер за подтвержденный и позволяет быстрее сформировать запрос поставщику.
В статье Размеры хомутов: выбор для кабеля и трубы рассмотрен другой тип изделий и принцип работы с размерными параметрами. Материал может быть полезен как пример структурированного подбора, но размеры хомутов нельзя переносить на ремни.
Проверка чертежа перед заказом
Перед отправкой заявки проверьте читаемость всех размерных линий и единообразие обозначений. На одном листе не должно оставаться непонятно, где указана ширина, где высота и где продольный размер. Если часть данных приведена в примечаниях, ее переносят в заявку полностью.
Отдельно сверяют наименование. Формулировка «ремень» без указания типа недостаточна для предварительного подбора, если в каталоге представлены разные группы. В заявке лучше написать, что требуется клиновый, вентиляторный PIX или вариаторный ремень, а затем привести все известные размеры.
Также указывают количество изделий и назначение замены, если оно известно. Для ремонта существующего оборудования полезно приложить фото посадочного места и старой детали. Эти материалы не отменяют размерную проверку, но помогают понять, к какому узлу относится чертеж.
Не следует добавлять в заявку предположительные обозначения, которых нет на документе. Если профиль не указан, это фиксируют прямо. Если длина не читается, прикладывают изображение с исходным размером или сообщают, что параметр требует уточнения.
При работе с резиновыми деталями может потребоваться информация о соединении или ремонте соседних элементов. Дополнительный материал по теме есть в статье Клей своими руками: для резины и резиновой крошки. Он посвящен клеевым составам, а не подбору ремней, поэтому не заменяет спецификацию изделия.
Частые вопросы
Как определить профиль ремня по чертежу?
Профиль определяют по форме поперечного сечения и указанным на чертеже ширине и высоте. Для клиновых ремней в каталоге предусмотрены профили Z, A, B и D.
Какие размеры указаны для вентиляторных ремней?
В разделе представлены вентиляторные ремни PIX размеров от 8,5×8 до 21×14. Точный вариант выбирают по данным чертежа или образца.
Чем отличаются вариаторные ремни по размерам?
Вариаторные ремни представлены размерами 28×16–68×24. При подборе сопоставляют ширину и высоту с параметрами изделия и посадочным местом.
Нужно ли учитывать длину при подборе ремня?
Да. После определения профиля и сечения проверяют длину, указанную на чертеже или снятую с подходящего образца. Несовпадение длины может сделать установку невозможной.
Что делать, если на чертеже указана только часть размеров?
Нужно сопоставить доступные данные с профилем, сечением и посадочным местом. Если информации недостаточно, направьте чертеж или фото специалисту для уточнения исполнения.
