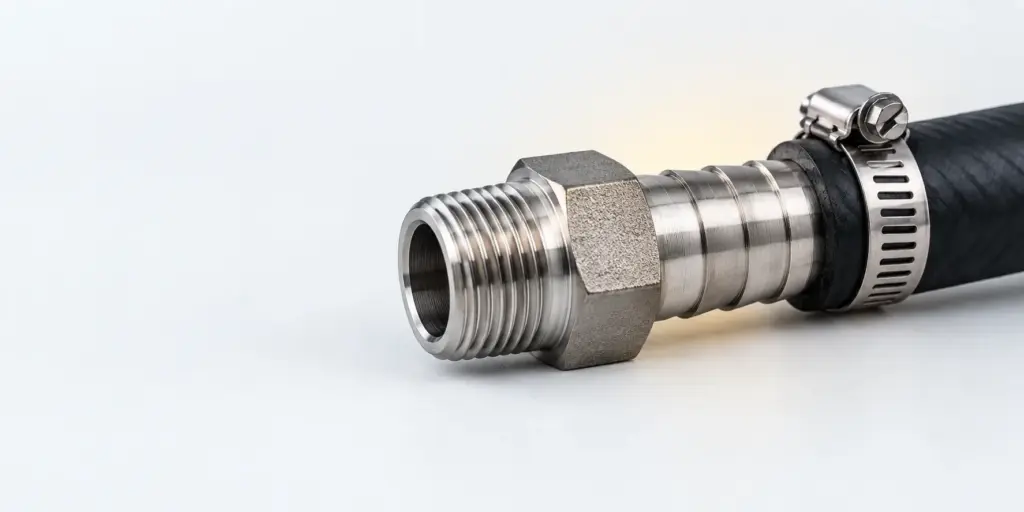

Диаметр штуцера для шланга определяют по двум разным местам соединения: хвостовик подбирают под внутренний диаметр шланга, а резьбу — под ответную деталь. Размер одной стороны не заменяет проверку другой; перед заказом измерьте шланг и соединение, затем предусмотрите фиксацию шланга хомутом.
Как выбрать штуцер по двум соединениям
Начните не с номера позиции в каталоге, а с того, что находится по обе стороны будущего штуцера. На одной стороне это шланг: важен размер его проходного отверстия, потому что именно внутрь него должен входить хвостовик. На другой стороне находится оборудование, трубопровод или переходник: здесь важны вид присоединения и параметры ответной части. Если штуцер резьбовой, проверьте резьбу. Если соединение предусматривает приварной патрубок, не подбирайте его как резьбовое только потому, что подходит размер под шланг.
Практический порядок такой: сначала установите, какой шланг будет надет на хвостовик, затем измерьте его внутренний диаметр. После этого осмотрите ответную деталь и запишите все доступные сведения о её присоединении. Только когда данные по обеим сторонам собраны, сравнивайте их с описанием изделия. Такой порядок исключает частую ошибку: покупатель называет один размер, но не уточняет, относится он к шлангу, хвостовику или резьбе.
Отдельно определите способ фиксации шланга. Для соединения с хвостовиком нужен хомут, подходящий к наружному размеру шланга после установки на штуцер. Проверять его только по внутреннему диаметру свободного шланга нельзя: хомут охватывает материал снаружи. Если шланг входит в состав готовой сборки РВД с обжимом, это другой способ крепления; его нельзя без проверки заменять обычным хомутом. Для такой задачи отдельно смотрите раздел Обжимные муфты РВД.
Перед подбором полезно составить короткую запись: внутренний диаметр шланга, его материал и состояние, тип присоединения ответной части, известное обозначение резьбы, способ крепления. Если каких-то данных нет, оставьте поле незаполненным и укажите, что требуется проверка. Предположение, записанное как точный размер, опаснее отсутствующего значения: по нему можно выбрать изделие, которое внешне похоже на нужное, но не стыкуется при сборке.
Замер шланга перед подбором хвостовика
Шланг измеряют по внутреннему отверстию, а не по наружной поверхности. Наружный размер зависит также от толщины стенки и нужен для других задач, в частности для выбора хомута. Если на шланге сохранилась читаемая маркировка, запишите её, но не отказывайтесь от осмотра торца: шланг мог быть заменён, растянут или повреждён. Для покупки под существующую линию лучше иметь фактический замер именно того конца, который будет установлен на штуцер.
Измеряйте на ровном срезе без смятия. Когда торец деформирован, показание по одному направлению может отличаться от показания по другому; в таком случае осмотрите участок дальше от повреждения или подготовьте пригодный для замера конец. Не следует подбирать хвостовик по приблизительной оценке «на глаз» и затем рассчитывать, что хомут компенсирует ошибку. Хомут фиксирует правильно подобранное соединение, но не делает любой хвостовик совместимым с любым шлангом.
При оценке посадки учитывайте не только полученный размер. Проверьте, допускает ли сам шланг установку на хвостовик выбранного исполнения, не мешают ли повреждения, отложения или затвердевший материал. Если вы подбираете одновременно и шланг, и фитинг, удобно сверять их как комплект. Для выбора самого изделия можно открыть раздел Напорные рукава ПВХ, а размер хвостовика сопоставить с характеристиками конкретного шланга. Название категории не заменяет проверку размеров у выбранных позиций.
Диаметр резьбы штуцера и ответная часть
После замера шланга переходите к противоположной стороне соединения. Сначала определите, какая резьба находится на ответной детали и какая нужна на штуцере: наружная или внутренняя. Две детали с наружной резьбой напрямую не соединятся, даже если их размеры выглядят одинаково. Затем найдите обозначение резьбы на чертеже, в документации, на упаковке ранее установленной детали или в карточке оборудования. Записанное обозначение полезнее одного результата измерения.
Если документов нет, измерьте доступную резьбовую часть и зафиксируйте, где именно выполнялся замер. Для наружной резьбы измеряют её наружный размер; для внутренней осматривают и измеряют доступное отверстие ответной детали. По одному показанию нельзя надёжно установить полное обозначение: требуется также проверить профиль, шаг и совместимость сопрягаемых деталей. Когда резьбу невозможно определить на месте, передайте поставщику читаемое обозначение старого штуцера либо фотографии и результаты замеров, не называя предположение подтверждённым размером.
Особенно важно не смешивать обозначения разных систем. В каталоге встречаются как метрическое обозначение М30х1.5 для одного из соединительных штуцеров РВД, так и обозначения BSP1/2-М и BSP3/8-М у переходного штуцера. Эти записи не следует считать вариантами одного размера или сравнивать только по числам в названии. Выясните, какая резьба выполнена на имеющейся ответной части, и ищите изделие с подходящим присоединением. Если нужна переходная деталь, уточните оба её конца, а не только сторону, которую проще измерить.
Проверка резьбы завершается сопоставлением деталей до монтажа. Резьба должна заходить штатно, без перекоса и попытки преодолеть сопротивление усилием. Если она не совпадает, не пытайтесь «подогнать» соединение затяжкой: сначала перепроверьте обозначения и измерения. Оцените также форму уплотнения и место, где соединение должно герметизироваться. Совпадение резьбы само по себе ещё не подтверждает, что два изделия образуют подходящее соединение для конкретного узла.
Как читать размеры в каталоге
Каталожное обозначение нужно читать вместе с названием исполнения. Число рядом со штуцером не всегда отвечает на вопрос, какой именно размер требуется для шланга. Для резьбового изделия отдельно выясняют сторону хвостовика и параметры резьбовой части; для приварного — сторону шланга и требования к соединению патрубка. Ниже приведены только сведения о представленных позициях. Они помогают сузить поиск, но не заменяют карточку конкретного товара и замеры на месте.
| Исполнение | Данные каталога | Что проверить при подборе |
|---|---|---|
| Штуцеры HIMPT с наружной резьбой | Представлены в размерах 16–50 мм | Размер стороны шланга и резьбу выбранной позиции |
| Штуцеры HIMPT с приварным патрубком | Представлены в размерах 20–50 мм | Размер стороны шланга и исполнение приварной стороны |
| Соединительный штуцер для РВД | Есть вариант 36/36 с резьбой М30х1.5 | Соответствие обозначения обеим сопрягаемым деталям |
| Переходной штуцер для РВД | Есть вариант с резьбами BSP1/2-М и BSP3/8-М | Соответствие каждой резьбы своей ответной части |
Диапазон размеров в разделе не означает, что каждое исполнение доступно с любой резьбой или подходит к любому шлангу соответствующего размера. Например, запись о штуцерах с наружной резьбой говорит о представленной группе изделий, но не раскрывает резьбу каждой позиции. Для фактического выбора откройте карточку нужного исполнения и сопоставьте её данные со своей записью замеров. Подходящие категории и конкретные изделия собраны в разделе Штуцеры для присоединения шланга.
Если сомневаетесь между резьбовым и приварным вариантом, сначала вернитесь к ответной части. Тип соединения задаётся существующим узлом, а не удобным размером в перечне. Не стоит заказывать штуцер только по записи 36/36, по диаметру отверстия или по одному обозначению резьбы: эти сведения описывают разные части соединения. Чем точнее указано, что именно измерено, тем проще проверить совместимость до заказа.
Отправить размеры для проверки
Примерка и фиксация шланга хомутом
До окончательного монтажа выполните примерку. Убедитесь, что выбранный хвостовик соответствует внутреннему размеру шланга и что конец шланга можно надеть без повреждения материала. Осмотрите посадочный участок: порезы, расслоение и заметная деформация мешают оценить качество соединения. Если используется уже работавший шланг, состояние его конца особенно важно. Подходящий размер нового штуцера не исправит дефект на старом шланге.
После установки шланга подберите хомут по фактическому наружному размеру собранного соединения. Размещайте его на той части шланга, которая надета на посадочную зону хвостовика, а не на свободном конце. При затяжке следите, чтобы хомут не смещался и не повреждал стенку. Слишком слабая фиксация не удерживает шланг должным образом; чрезмерная затяжка также нежелательна, поскольку может деформировать материал. Ориентируйтесь на исполнение шланга, хвостовика и хомута, а не на универсальное усилие затяжки.
Затем проверьте ответное соединение: резьбовая часть должна соответствовать выбранной детали, а шланг после присоединения не должен постоянно тянуть штуцер в сторону. Если длина или направление шланга создают перекос, сначала устраните причину, а не компенсируйте её более сильной затяжкой. Проверка в собранном виде важна: отдельно взятые размеры могут совпадать, но расположение узла не позволит установить изделие без напряжения или обеспечить доступ к хомуту.
Способ контроля после установки зависит от условий работы линии и применяемого оборудования. Не вводите узел в работу, пока не проверены фиксация шланга, правильность ответного присоединения и состояние соединения. Если для данной линии предусмотрена отдельная процедура проверки, выполняйте её по документации оборудования. Для РВД с обжимным присоединением используйте предусмотренный для такой сборки способ монтажа и контроля; порядок с хомутом нельзя автоматически переносить на обжимную муфту.
Что сообщить поставщику для проверки подбора
В заявке разделите сведения на две группы. По шлангу укажите измеренный внутренний диаметр, известную маркировку, материал и состояние конца, который будет установлен. По ответной детали укажите тип присоединения, обозначение резьбы при его наличии и результаты замеров. Добавьте, нужен ли хомут и есть ли ограничения по расположению соединения. Если на руках имеется старый штуцер, полезны фотографии его обеих сторон и общий вид узла. Так поставщик увидит, к какому месту относится каждый названный размер.
Не подменяйте техническое обозначение разговорным описанием. Формулировки «под такой же шланг» или «резьба примерно подходит» не позволяют проверить изделие. Если размер неизвестен, прямо укажите это и попросите уточнить, какой замер необходим. Принцип тот же, что и при выборе других комплектующих: сначала определяют параметры конкретного узла, а затем ищут позицию. В соседних материалах этот подход разобран для других изделий: Какую резину ставить на доильный аппарат и Какой передний подшипник выбрать: размеры и маркировка. Их размеры не применяют к штуцерам; важен сам порядок проверки.
Частые вопросы
Какой диаметр штуцера нужен для шланга?
Если речь о стороне шланга, ориентиром служит измеренный внутренний диаметр его отверстия. По этому размеру подбирают хвостовик конкретного исполнения и проверяют возможность нормальной установки. Но готовый штуцер выбирают не только по шлангу: резьбовая или другая присоединительная сторона должна подходить к существующему узлу. Поэтому перед заказом назовите оба соединения.
Что означает запись «диаметр штуцера 1»?
Без единицы измерения и пояснения, к какой части относится число, запись неоднозначна. Она может быть неполной частью обозначения, а не достаточным размером для заказа. Уточните у источника записи, где она указана: в описании хвостовика, резьбы или всей позиции. Затем сверьте полное обозначение с ответной деталью и шлангом.
Как измерить диаметр резьбы штуцера?
На наружной резьбе измерьте её наружный размер. Если доступна только внутренняя резьба ответной детали, зафиксируйте измерение доступного отверстия и укажите, что замер сделан изнутри. Далее требуется установить полное обозначение резьбы, включая шаг и тип. Не выбирайте изделие по одному числу, полученному измерительным инструментом.
Совпадает ли диаметр хвостовика с диаметром резьбы штуцера?
Не обязательно: это размеры разных сторон изделия. Хвостовик работает со шлангом, а резьба — с ответным соединением. Даже когда в обозначении присутствуют похожие числа, нельзя считать их взаимозаменяемыми. Для заявки запишите размеры раздельно и подпишите каждый из них.
Можно ли выбрать штуцер только по диаметру резьбы?
Нет. Необходимо проверить полное обозначение резьбы и исполнение ответной детали, затем отдельно подобрать хвостовик к шлангу. Для соединения с хомутом потребуется также оценить наружный размер шланга после установки и место размещения хомута. Если часть данных отсутствует, лучше уточнить её до покупки, чем выяснять несовместимость при монтаже.
Итоговая проверка перед заказом
Сверьте три вещи: измеренный внутренний размер шланга с хвостовиком, полное присоединение ответной детали со второй стороной штуцера и возможность закрепить шланг подходящим хомутом. Если какое-либо значение взято не из замера или документации, отметьте его как неподтверждённое. Передайте поставщику эту запись вместе с фотографиями соединения: так можно проверить выбор конкретной позиции без догадок по одному числу.
