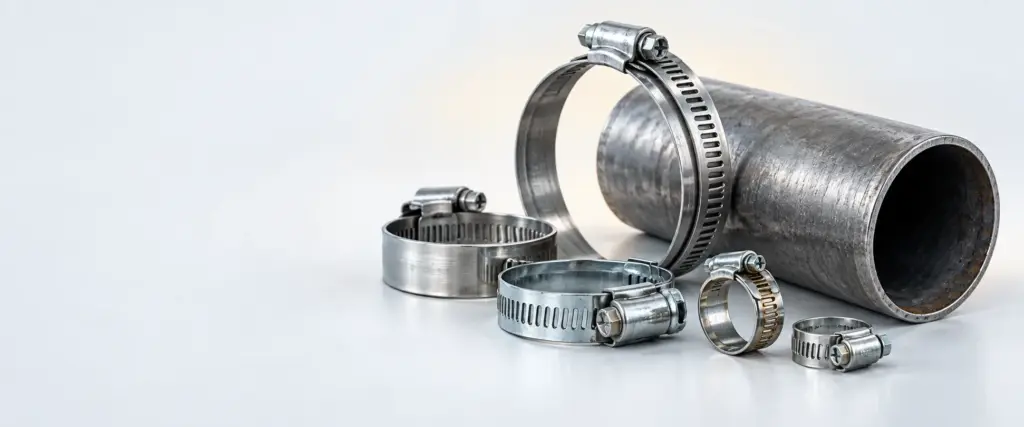

Какой хомут нужен для трубы, зависит прежде всего от задачи: обжать соединение или закрепить трубопровод на основании. Для расчёта количества креплений разметьте трассу на участки, задайте допустимый шаг, отметьте повороты и дополнительные точки, а затем считайте только уникальные места установки.
Как выбрать хомут для трубной трассы
Перед подсчётом разделите изделия по назначению. Стяжной хомут обжимает трубу, шланг или соединение по окружности. Крепёжная опора удерживает трубопровод относительно стены, перекрытия либо другой несущей конструкции. Один и тот же расчёт по длине трассы нельзя без проверки применять к обоим случаям: для опор важен шаг размещения на основании, а для стяжных изделий — число соединений и предусмотренных мест обжима. Если в заявке написано только «хомуты для труб», уточните, какой узел требуется смонтировать.
Для подбора стяжного изделия зафиксируйте наружный размер именно там, где будет располагаться обжим. Размер голой трубы может отличаться от размера собранного соединения: на месте установки могут находиться шланг, уплотняющий слой либо другая деталь. Не выбирайте хомут по условному названию трубопровода, если фактический наружный размер узла ещё не определён. Уточните также, нужна ли возможность подтяжки, в каких условиях будет работать соединение и доступны ли винт или замок после монтажа.
В разделе Хомуты и стяжки представлены изделия разных конструкций. При сравнении сначала сопоставляют назначение и размер, затем исполнение. Наличие подходящего диаметона в перечне само по себе не подтверждает, что изделие можно применять как опору трубопровода. Для крепления к основанию дополнительно нужна понятная конструкция крепёжного узла: чем он охватывает трубу, чем соединяется с основанием и допускает ли условия работы трассы.
| Вид хомута | Данные для сверки с каталогом | Что проверить при подборе |
|---|---|---|
| Червячный | Исполнения W1, W2 и W5, включая нержавеющую сталь AISI316; диапазоны от 008–12/9 до 240–260/9 | Размер обжима, исполнение и доступ к винту |
| Силовой GBS | Размеры от 18/18 до 266/30; указан ГОСТ 28191-89 | Соответствие размера и конструкции соединению |
| Пружинный | Размеры 06/6–36/15 | Размер места установки и условия работы соединения |
| Проволочный | Размеры 10–114 | Размер и пригодность конструкции для конкретного узла |
Таблица нужна для первичной ориентации, а не для замены проверки узла. Приведённые диапазоны относятся к перечисленным видам изделий; их нельзя переносить на другие конструкции крепления. Если речь идёт о наружной трассе, скрытой прокладке или доступ к месту соединения после сборки будет ограничен, эти условия следует сообщить при подборе. Так проще отделить выбор размера от расчёта количества и не получить спецификацию, в которой число изделий верно, а назначение — нет.
Сколько хомутов закладывать по длине трассы
Расчёт по длине применяйте к тем точкам, которые действительно расставляют с заданным шагом. Сначала нанесите ось трубопровода на схему и измерьте длину каждого прямого участка по этой оси. Затем укажите допустимый шаг крепления для соответствующего участка. Его берут из проекта или требований к конкретной системе, а не из произвольного среднего значения: разные трубы, основания и условия монтажа могут потребовать разных решений. Если исходного шага нет, точное количество по одной длине определить нельзя.
Удобно считать не сразу хомуты, а промежутки между соседними точками. Для прямого участка разделите его длину на назначенный шаг и округлите результат вверх. Получится минимальное число промежутков, при котором длина каждого из них не превысит принятый шаг. После этого расставьте точки на чертеже и проверьте, где находятся начало и конец участка. Без такой проверки механическое округление может дать неверный итог: соседние участки часто имеют общую граничную точку.
Схема расчёта по участкам
Для записи можно обозначить длину участка как L, принятый шаг как S, а число промежутков как n. Тогда n = ceil(L / S), где ceil означает округление вверх до целого. Если у отдельного участка крепления стоят на обеих границах, число его точек равно n + 1. Но при сложении нескольких участков общие границы нужно исключить из повторного счёта. В итоговой ведомости полезнее хранить не только полученные суммы, но и перечень отмеченных на плане мест установки.
- Нанесите начало, окончание и места изменения направления трассы.
- Разделите трассу на участки, для которых известны длина и допустимый шаг.
- Определите число промежутков для каждого участка округлением вверх.
- Нанесите граничные и промежуточные точки крепления.
- Проверьте общие точки на стыках участков и уберите повторения.
- Добавьте предусмотренные отдельно точки, которых ещё нет на схеме.
Если шаг меняется на части трассы, не усредняйте его по всей длине. Разбейте линию на зоны с одинаковым исходным условием и посчитайте каждую отдельно. Аналогично поступайте, когда меняются основание, способ прокладки или доступность места крепления. Результат расчёта по шагу показывает расположение точек в принятой схеме, но не отменяет проверку, можно ли установить крепёж в каждой из них на реальном основании.
Пример расчёта для трассы с поворотом
Рассмотрим трассу, состоящую из прямого участка А, поворота и прямого участка Б. На плане отмечены начало трассы, поворот и окончание. Для участка А известны длина Lа и шаг Sа, для участка Б — длина Lб и шаг Sб. Расчёт начинают раздельно: nа = ceil(Lа / Sа), nб = ceil(Lб / Sб). После этого промежуточные точки размещают так, чтобы между соседними креплениями на каждом участке сохранялся принятый шаг.
Предположим, конструкция монтажа предусматривает одно крепление в точке поворота и крепления на внешних границах трассы. Поворот тогда служит общей границей участков А и Б: он входит в разметку каждого из них, но в закупочное количество попадает один раз. Для непрерывной линии итог по базовым точкам можно записать как nа + nб + 1. Последнее слагаемое — начальная точка всей линии, а не добавка «за поворот». Если отдельный крепёж непосредственно на повороте не предусмотрен, такую запись без изменения схемы применять нельзя.
Теперь допустим, что рядом с поворотом по принятому монтажному решению нужна самостоятельная дополнительная точка. Её отмечают на плане и прибавляют к базовому результату лишь тогда, когда она не совпадает с уже поставленной точкой. Если требуется крепление с обеих сторон изменения направления, отмечают оба фактических места, проверяют расстояния до соседних точек и считают каждое уникальное место. Так число поворотов превращается в проверяемую часть схемы, а не в безусловный множитель для закупки.
Практический результат примера — не готовое число для любой трассы, а порядок действий с конкретными исходными данными. В ведомости укажите Lа, Sа, nа и соответствующие данные участка Б; отдельно обозначьте общую точку на повороте и все дополнительные точки. После разметки пересчитайте отметки на плане. Это позволяет увидеть расхождение между формулой и реальным маршрутом до оформления заявки, а не во время монтажа.
Дополнительные точки крепления
Шаг по прямым участкам не описывает всю трассу. Отдельного внимания требуют повороты, переходы между участками, места присоединения к оборудованию, участки возле арматуры и зоны, где меняется способ прокладки. Наличие такого места ещё не даёт универсального числа дополнительных хомутов. Сначала нужно понять, предусмотрено ли здесь самостоятельное крепление в проекте или принятой схеме монтажа, а затем сверить его положение с уже рассчитанными точками.
Удобно вести отдельный перечень дополнительных мест с краткой причиной для каждого. Например, отметка может относиться к изменению направления, к конкретному узлу соединения или к границе участка с иным основанием. Далее каждую отметку сопоставляют с общей разметкой. Совпадающая точка остаётся одной позицией; несовпадающая добавляется как отдельная. Такой порядок предотвращает распространённую ошибку, когда один и тот же хомут сначала входит в расчёт по шагу, а затем повторно добавляется за поворот.
Различайте дополнительную опору и стяжку на соединении. Они могут находиться рядом, но выполняют разные задачи и не обязательно представляют собой одинаковые изделия. Если соединение требует обжима, его считают по числу предусмотренных мест обжима. Если трубе нужна опора, её считают по монтажной схеме крепления к основанию. Объединять эти количества в одну строку без указания типа изделия неудобно: после поставки будет сложно проверить, какие позиции относятся к трассе, а какие — к соединительным узлам.
Не назначайте дополнительную точку только потому, что на эскизе появился изгиб. Проверьте геометрию поворота, расположение ближайших рассчитанных креплений и возможность поставить изделие в выбранном месте. Если проект требует иной расстановки возле оборудования или изменения направления, она имеет приоритет перед упрощённой схемой деления длины на шаг. Расчёт нужен для подготовки ведомости, но окончательное размещение должно соответствовать принятому монтажному решению.
Размер хомута и проверка заявки
Количество и размер следует проверять отдельно. По схеме можно правильно определить число точек, но заказать изделие неподходящего размера. Для стяжного хомута запишите наружный размер собранного узла в зоне обжима и сравните его с размером выбранного изделия. Для крепления трубы к основанию уточните размер охватываемой части, конструкцию опоры и способ её присоединения к основанию. Если на трубе в месте установки есть дополнительный слой, не подменяйте его фактический наружный размер размером самой трубы.
В заявке укажите тип каждого требуемого хомута, размер места установки, количество и назначение. Для червячных изделий можно отдельно указать требуемое исполнение W1, W2 или W5, если оно уже определено для узла. Если исполнение не определено, передайте условия работы и запросите сверку, не заменяя техническое решение догадкой. Для силовых GBS при необходимости сверяйте данные по указанному для них ГОСТ 28191-89; не распространяйте это обозначение на остальные виды из таблицы.
При составлении общей спецификации не смешивайте материалы и крепёж только из-за того, что они используются на одной трассе. Если в узле предусмотрены отдельные детали из полимерных материалов, их можно искать в разделе Инженерные пластики, но это не заменяет выбора хомута и не меняет расчёт точек крепления. Ведомость удобнее разделить по назначению изделий: опоры трассы, стяжки соединений и прочие детали узлов.
Проверка расчёта перед заказом
После подсчёта пройдите трассу по схеме от начала до конца. У каждого прямого участка должны быть указаны длина, принятый шаг и рассчитанные промежутки. У каждого поворота — решение о том, является ли он общей точкой, требуется ли крепление рядом и где оно размещается. У дополнительных отметок — причина появления и проверка на совпадение с базовыми точками. Затем пересчитайте не промежутки, а уникальные места установки и сопоставьте их со строками спецификации.
Проверьте также, какие изделия физически будут стоять в отмеченных местах. Если часть точек относится к опорам, а часть — к обжиму соединений, разнесите их по разным строкам. Не переносите итоговое количество опор на стяжные изделия и наоборот. Размерные диапазоны из каталога помогают выбрать доступный вариант, но не определяют шаг расстановки на трассе. Шаг должен быть известен до расчёта количества, а пригодность конструкции — проверена до заказа.
Если трубопровод монтируют в составе более широких ремонтных работ, не заменяйте механическое крепление клеевым соединением без предусмотренного технического решения. Вопросы применения клея к резине разобраны отдельно в статье Какой клей использую для резины и крошки. Если при подготовке места монтажа требуется очистка поверхностей, смежная тема рассмотрена в материале Как убрать клей с поверхностей и удалить резиновый клей. Эти операции не входят в формулу подсчёта хомутов.
Частые вопросы
Сколько хомутов нужно на прямой участок трубы?
Разделите длину на допустимый шаг и округлите число промежутков вверх. Затем отметьте граничные крепления и проверьте, не относятся ли они одновременно к соседнему участку: общую точку в итоговой ведомости учитывают однократно.
Сколько хомутов добавлять на повороте?
Автоматической добавки за сам факт поворота нет. Отметьте крепления, предусмотренные возле него монтажной схемой, и прибавьте только те, которых ещё нет среди рассчитанных точек.
Какой хомут выбрать по размеру трубы?
Измерьте наружный размер в месте установки, а не ориентируйтесь только на название трубы. Сверьте полученное значение с диапазоном выбранного вида хомута и проверьте, подходит ли его конструкция для задачи.
Сколько хомутов учитывать возле арматуры и оборудования?
Столько, сколько отдельных мест крепления предусмотрено для соответствующих узлов принятой схемой. Перед добавлением каждой позиции проверьте, не была ли она уже учтена при разметке прямого участка.
Какой хомут нужен для закрепления трубы на основании?
Нужна конструкция, рассчитанная на соответствующий крепёжный узел с основанием. Стяжной хомут для обжима соединения нельзя автоматически считать такой опорой; уточните способ монтажа перед подбором.
Для запроса подготовьте схему трассы с длинами участков, принятым шагом, поворотами и отдельными точками крепления. Добавьте размеры мест установки и разделите опоры трубопровода и стяжки соединений. По этим данным можно проверить количество и подобрать изделия без повторного счёта общих точек.
