Как поменять сальник: демонтаж и запрессовка

Если нужно понять, как поменять сальник, сначала снимите старое уплотнение без повреждения вала и посадочного отверстия, затем подберите замену по размерам и конструкции. Новый сальник устанавливают подходящей оправкой, передавая усилие равномерно и не допуская перекоса рабочей кромки.

Запросить подбор сальника

Подготовка узла к замене

До разборки необходимо определить причину ремонта. Следы масла или другой рабочей среды возле вала не всегда означают, что дефект ограничивается уплотнением. Течь может быть связана с износом поверхности вала, люфтом опор, повышенным давлением внутри корпуса, загрязнением или неправильной установкой ранее использованной детали. Если устранить только видимое последствие, новое уплотнение также может быстро потерять герметичность.

Узел очищают снаружи до начала разборки. Грязь, попавшая в открытое посадочное место, способна повредить рабочую кромку или оставить риски на валу. После очистки фиксируют положение крышек, втулок, дистанционных деталей и других элементов, которые придётся снять. Это упрощает обратную сборку и снижает риск ошибки.

Оборудование отключают и защищают от случайного запуска. Давление сбрасывают, рабочую среду при необходимости удаляют, а детали, способные сместиться под собственным весом, надёжно фиксируют. Конкретный порядок подготовки определяют по документации машины или механизма.

До демонтажа желательно иметь новый сальник и инструмент для его установки. Старую деталь легко деформировать при извлечении, поэтому рассчитывать на её повторное использование не следует. Подходящие уплотнения можно искать в разделе Сальники и манжеты.

Как снять старый сальник

Сначала освобождают доступ к уплотнению. В зависимости от устройства узла снимают крышку, фланец, шкив, втулку или другой закрывающий элемент. Работать следует так, чтобы не ударять по валу и не создавать нагрузку на подшипники. Если расположение деталей неочевидно, их порядок фиксируют во время разборки.

Перед извлечением осматривают видимую часть сальника. Полезно отметить глубину посадки, ориентацию рабочей кромки и положение относительно торца корпуса. Эти сведения нельзя автоматически считать достаточными для монтажа: окончательное положение нового уплотнения должно соответствовать конструкции узла и технической документации.

Для демонтажа применяют специальный съёмник или инструмент с захватом. В разделе сайта представлен SEAL DIGGER Version 2.0, предназначенный для монтажа и демонтажа сальников. Рабочую часть инструмента заводят под корпус старого уплотнения и извлекают его контролируемым усилием. Точкой опоры не должна становиться рабочая поверхность вала.

Если специального съёмника нет, используют подходящий крючок, соблюдая осторожность. Нельзя глубоко вводить острый инструмент между валом и уплотнением: царапина в зоне контакта рабочей кромки станет каналом утечки. Также нежелательно поддевать деталь отвёрткой с опорой на мягкий край посадочного отверстия. Повреждение корпуса может вызвать перекос нового сальника.

Извлекать уплотнение следует постепенно. Если доступ позволяет приложить усилие с разных сторон, положения захвата чередуют. Односторонний рывок деформирует корпус сальника и может заклинить его в отверстии. При сильном сопротивлении работу останавливают и проверяют, не удерживается ли деталь крышкой, стопорным элементом или загрязнением.

Осмотр после демонтажа

Снятый сальник осматривают до утилизации. Состояние рабочей кромки помогает установить причину течи. Разрыв, задир, затвердевание, загрязнение или неравномерный след контакта указывают на разные проблемы. Деформированный наружный корпус часто связан с перекосом при предыдущей запрессовке или с неподходящим монтажным инструментом.

Посадочное отверстие очищают мягким материалом, не оставляющим волокон. Остатки герметика, коррозию и твёрдые загрязнения удаляют без образования новых рисок. После очистки поверхность осматривают при хорошем освещении. На ней не должно оставаться выступающих частиц, способных смять наружную поверхность нового сальника.

Особое внимание уделяют валу. В зоне контакта проверяют наличие борозды, коррозии, забоин и загрязнений. Даже правильно установленное уплотнение не компенсирует выраженный дефект сопрягаемой поверхности. Также проверяют люфт и стабильность вращения вала. Если вал заметно смещается, сначала устраняют неисправность опорного узла.

Как выбрать новый сальник

Подбор начинают не по внешнему сходству, а по обозначению снятой детали, документации оборудования и фактическим параметрам посадки. Учитывают диаметр вала, диаметр посадочного отверстия, ширину уплотнения, направление установки и форму рабочей части. Если старый сальник сильно повреждён, его измерение может дать неверный результат, поэтому данные желательно сверять по нескольким источникам.

Материал выбирают с учётом рабочей среды, температуры, скорости движения и режима эксплуатации. Универсального варианта для всех масел, топлива, воды и химических составов нет. Если материал старого уплотнения неизвестен, поставщику передают сведения об оборудовании и среде, а не подбирают замену только по цвету или гибкости.

Нужно различать отдельный сальник и ремонтный комплект. Например, комплект сальников клапанов Д-260 для МТЗ-1221 включает 12 штук. Количество элементов в комплекте относится к конкретному изделию и не определяет состав других наборов. При заказе проверяют, какие именно позиции входят в поставку.

Термином «сальник» также называют разные по конструкции уплотнительные элементы. Коробки КЗНС-08 комплектуются тремя пластмассовыми или тремя латунными сальниками. В затворах Benarmo PN16 размеров DN0200–DN1000 используется чугунный диск и манжета EPDM. Эти примеры показывают, почему название детали без указания узла, размеров и исполнения недостаточно для точного выбора.

Если для ремонта нужны не только уплотнения, но и материалы для прокладок или изоляции, следует отдельно проверить разделы Асботехнические изделия и Инженерные пластики. Материал из соседней категории нельзя использовать вместо штатного сальника без подтверждения его пригодности для конкретного узла.

Получить консультацию по подбору

Подготовка нового уплотнения

Перед установкой упаковку вскрывают на чистом рабочем месте. Сальник осматривают на отсутствие деформации, разрывов, загрязнений и повреждения рабочей кромки. Деталь не кладут кромкой на металлическую стружку, грязный верстак или острый инструмент. Даже небольшой дефект контактной поверхности может привести к утечке после запуска.

До монтажа повторно сравнивают размеры новой и снятой деталей. Проверяют наружный диаметр, внутренний диаметр, ширину, конструкцию кромки и наличие дополнительных элементов. Если детали различаются, установку приостанавливают до подтверждения взаимозаменяемости. Усилие запрессовки не должно использоваться как способ подогнать неподходящее изделие.

Необходимость смазки определяют по документации уплотнения и механизма. Если смазка предусмотрена, она должна быть совместима с материалом сальника и рабочей средой. Нельзя произвольно наносить герметик на наружную поверхность или рабочую кромку: лишний состав может попасть внутрь узла, затруднить посадку либо изменить условия работы уплотнения.

Правильная запрессовка без перекоса

Новый сальник ориентируют так, как предусмотрено конструкцией узла. Ориентацию сверяют с документацией, а не только с положением старой детали: прежнее уплотнение могло быть установлено неправильно. Перед началом запрессовки вал, отверстие и сама деталь должны быть чистыми.

Если сальник проводят через резьбу, шлицы, канавки или острые переходы, рабочую кромку защищают монтажной втулкой либо другим безопасным приспособлением. Защита должна закрывать режущие края и не оставлять частиц. Протягивание эластичной кромки по необработанной резьбе часто приводит к надрезу, который невозможно увидеть после сборки.

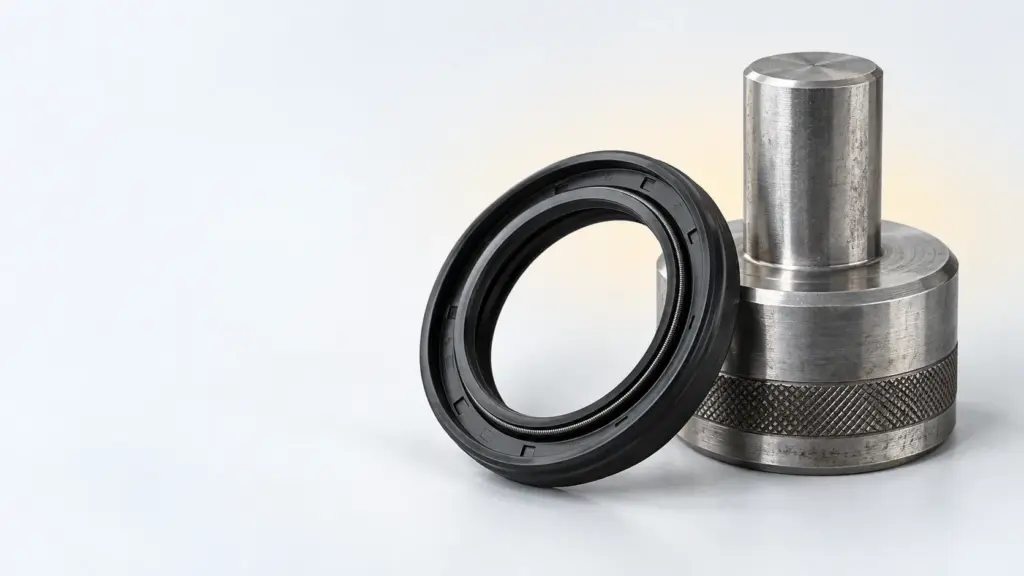

Оправка должна передавать усилие на прочную часть корпуса сальника и не давить на гибкую кромку. Её рабочая поверхность должна быть ровной, чистой и соответствовать форме устанавливаемой детали. Монтажная оправка МИ-59-1 предназначена для сальников диаметром 59 мм. Для другого диаметра применимость этой оправки необходимо проверять отдельно.

Сальник выставляют соосно посадочному отверстию. Первоначальное усилие прикладывают плавно, удерживая оправку по оси. После начала движения проверяют, одинаково ли вошла деталь по всей окружности. Если одна сторона ушла глубже, запрессовку останавливают. Продолжение работы при перекосе может смять корпус или повредить отверстие.

Удары непосредственно по сальнику недопустимы. При ручном монтаже воздействуют только через оправку, распределяющую нагрузку. Если используется пресс, усилие также передают по оси и контролируют перемещение детали. Резкое продавливание не позволяет вовремя заметить перекос или препятствие в посадочном месте.

Глубину установки определяют по конструкции корпуса и документации оборудования. Не следует автоматически утапливать сальник до упора, если такой упор не предусмотрен. В некоторых узлах положение выбирают относительно торца или рабочей зоны вала. Самовольное изменение глубины может вывести кромку на повреждённый участок поверхности или перекрыть внутренний канал.

Контроль после установки

После запрессовки проверяют положение сальника по всей окружности. Корпус должен стоять ровно, без замятий и видимого перекоса. Рабочая кромка не должна быть вывернута наружу. Если её состояние невозможно проверить визуально, особое значение имеет соблюдение технологии при прохождении вала и острых участков.

Снятые детали устанавливают в обратной последовательности. Крепёж затягивают по требованиям документации конкретного оборудования. До запуска вал при возможности осторожно проворачивают штатным способом и проверяют отсутствие заклинивания. Затем восстанавливают уровень рабочей среды и проводят контрольный запуск с соблюдением требований безопасности.

Сразу после пуска осматривают место ремонта. Далее состояние узла проверяют после работы под нагрузкой. Если течь сохраняется, оборудование останавливают и ищут причину: повреждение кромки, неправильную ориентацию, дефект вала, загрязнение, перекос или неисправность сопряжённых деталей.

Типичные ошибки при замене

• Покупка детали только по внешнему виду без проверки размеров, материала и конструкции.
• Поддевание старого уплотнения с опорой инструмента на вал или край посадочного отверстия.
• Запрессовка через случайную трубу, которая давит на рабочую кромку или касается корпуса только в отдельных точках.
• Продолжение монтажа после появления заметного перекоса.
• Протягивание кромки по резьбе, шлицам или заусенцам без защитного приспособления.
• Использование случайной смазки или герметика без проверки совместимости.
• Установка нового сальника на вал с бороздой, коррозией или выраженным люфтом.
• Запуск механизма без проверки сборки и контроля места ремонта.

Отдельная ошибка — попытка повторно использовать снятый сальник. При извлечении деформируется наружная часть, а инструмент может задеть рабочую кромку. Даже если повреждение незаметно, надёжность такого уплотнения предсказать нельзя. Новый элемент следует подготовить до начала разборки.

Дополнительные материалы по работе с резиной

Замена сальника обычно не требует приклеивания рабочей кромки. Если параллельно ремонтируются другие резиновые элементы, состав выбирают под конкретный материал и условия эксплуатации. По этой теме доступны статьи Какой клей использую для резины и крошки и Каким клеем приклеить резиновую лодку и подошву. Рекомендации по клеям не заменяют требования к монтажу уплотнения.

Частые вопросы

Как снять старый сальник?

Очистите узел, откройте доступ к уплотнению и используйте съёмник либо подходящий крючок. Усилие прикладывают контролируемо, не царапая вал и посадочное отверстие.

Как подобрать новый сальник?

Сверьте размеры, конструкцию, материал, рабочую среду и условия эксплуатации. Если маркировка старой детали не читается, используйте документацию оборудования и фактические параметры посадки.

Как запрессовать сальник без перекоса?

Установите деталь соосно и передавайте усилие через ровную оправку на прочную часть корпуса. Проверяйте положение по всей окружности и останавливайте монтаж при появлении перекоса.

Нужно ли смазывать сальник перед установкой?

Это зависит от конструкции уплотнения и требований оборудования. Применять можно только совместимый состав, предусмотренный для конкретного узла и рабочей среды.

Можно ли повторно установить снятый сальник?

Повторная установка обычно нецелесообразна, поскольку демонтаж может повредить корпус и рабочую кромку. Для ремонта лучше использовать заранее подобранное новое уплотнение.
