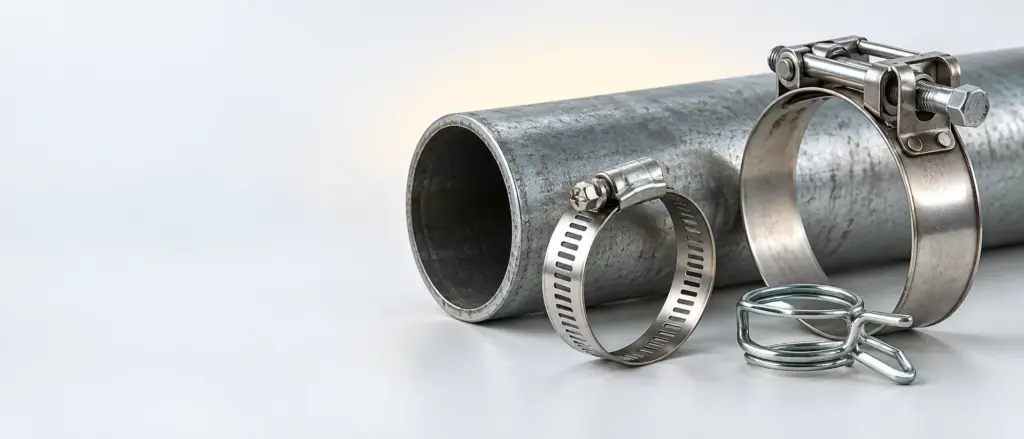

Диаметр хомутов выбирают по фактическому наружному размеру детали в месте обжима: он должен попадать в каталожный диапазон конкретного типоразмера. Если хомут устанавливают поверх шланга, покрытия или другого слоя, сравнивают с диапазоном наружный размер всей сборки, а не только трубы.
Что означает диапазон в каталоге
Покупатель часто начинает с размера трубы, указанного в спецификации. Для подбора хомута этого недостаточно. Каталожная позиция описывает изделие, рассчитанное на определённый диапазон обжима, а труба в документах может быть обозначена способом, который не сообщает её фактический наружный размер в точке установки. Поэтому порядок проверки начинается не с поиска похожего числа в названии товара, а с выяснения того, какую поверхность хомут будет охватывать.
Важно различать диапазон отдельного хомута и пределы всей серии. Запись с крайними типоразмерами показывает, какие позиции представлены в группе; она не означает, что любой хомут этой группы подойдёт ко всем размерам между ними. После выбора конструкции нужно открыть нужную позицию и сопоставить её собственный диапазон с измеренным размером. Если в исходной заявке указан только размер трубы без пояснения, наружный диаметр лучше запросить отдельно.
В разделе Хомуты и стяжки рядом могут находиться изделия разной конструкции. Одинаковое число в обозначениях не делает их взаимозаменяемыми: конструкция определяет способ установки и характер обжима. Сначала установите, нужен ли разъёмный затягиваемый хомут или пружинный вариант, а затем ищите подходящий диапазон внутри выбранной группы. Такой порядок сокращает риск заказать формально подходящий по числу, но неудобный для конкретного соединения товар.
Диаметры хомутов труб: что измерять
Для голой трубы ориентиром служит её наружный диаметр там, где будет стоять хомут. Для соединения со шлангом ориентир меняется: хомут охватывает наружную поверхность шланга, уже надетого на патрубок или трубу. Измерение одного патрубка в такой ситуации не описывает размер под хомутом. То же относится к местам, где поверх трубы остаётся защитный либо иной предусмотренный сборкой слой. Учитывайте именно установленную конфигурацию, а не размер каждого элемента по отдельности.
Измерять следует на подготовленном участке установки. Если на нём есть утолщение, переход или местное изменение формы, число, полученное на соседнем ровном участке, может не соответствовать месту обжима. При подборе для нескольких одинаково обозначенных труб проверьте, что исполнение соединений действительно одинаковое. Сведения из заявки и фактический размер лучше записывать раздельно: обозначение трубы помогает идентифицировать узел, а измеренный наружный размер нужен для сопоставления с диапазоном.
Наружный размер не следует подменять размером просвета трубы. Также не стоит принимать диаметр патрубка за наружный диаметр надетого на него шланга: хомут касается наружной поверхности шланга. Если сборка ещё не выполнена, для точного подбора потребуется информация о её конечной конфигурации. Без неё можно определить предполагаемый тип изделия, но нельзя уверенно выбрать каталожный диапазон для места обжима.
Как выбрать диапазон и тип хомута
Начните с назначения соединения. Червячный хомут затягивают при установке; в каталоге представлены варианты W1 и W2 нерж. Силовые GBS выделены в отдельную группу, как и пружинные хомуты. Это различие важно учитывать до сравнения размеров. Если в заявке уже задан тип, подбирайте диапазон внутри него. Если тип не указан, опишите, что именно требуется обжать, как будет выполняться монтаж и предусмотрено ли последующее обслуживание соединения.
Далее сопоставьте измеренный наружный размер с обозначением конкретной позиции. Наличие подходящего числа среди крайних типоразмеров серии ещё не подтверждает наличие подходящего хомута: нужна проверка отдельной карточки. Особенно внимательно разбирайте запросы, в которых указаны только размеры без типа изделия. Такую запись можно трактовать по-разному, а червячная, силовая и пружинная конструкции решают задачу разными способами. Подбор по диапазону имеет смысл только вместе с подбором конструкции.
Если наружный размер находится возле границы указанного диапазона, не делайте вывод по одному округлённому измерению. Проверьте размер непосредственно на месте установки, наличие дополнительных слоёв и требования к монтажу. Затем сравните доступные позиции выбранного типа. Задача не в том, чтобы найти запись, где совпало хотя бы одно граничное число, а в том, чтобы получить изделие, которое можно установить и затянуть либо смонтировать предусмотренным для него способом.
Какие типоразмеры представлены
Ниже приведены крайние обозначения серий из переданных сведений о каталоге. Таблица помогает определить, в какой группе искать позицию, но не заменяет проверку диапазона отдельного товара. Значения и запись обозначений сохранены в том виде, в каком они указаны для соответствующих серий; делать из них выводы о размерах неупомянутых позиций нельзя.
| Группа | Представленные крайние обозначения | Что проверить при выборе |
|---|---|---|
| Червячные W1 | от 008-12/9 до 240-260/9 | Диапазон конкретной позиции и наружный размер сборки |
| Червячные W2 нерж. | от 008-12/9 до 220-240/9 | Диапазон конкретной позиции и требуемое исполнение |
| Силовые GBS | 18/18–266/30 | Обозначение отдельной позиции и назначение конструкции |
| Пружинные | 06/6–36/15 | Обозначение отдельной позиции и условия установки |
У червячных W1 и W2 нерж. представлены разные крайние типоразмеры. Поэтому нельзя считать, что наличие размера в одной группе автоматически подтверждает его наличие в другой. Для силовых GBS и пружинных хомутов в таблице также приведены обозначения крайних позиций группы, а не единый рабочий диапазон каждого изделия. При подготовке заказа сохраняйте полное каталожное обозначение: его сокращение до одного числа может скрыть различия между позициями.
В каталоге указаны бренды Mikalor, NORMA, ABA и HIMPT. Название производителя не заменяет проверку типа и диапазона: изделия сначала сопоставляют с задачей и наружным размером, затем уточняют нужную позицию. Если закупка ведётся по ранее использованному изделию, передайте его полное обозначение вместе с измерением узла. Это позволит проверить, относится ли найденная в каталоге позиция к тому же типу, не полагаясь только на знакомое название бренда.
Какого диаметра хомут нужен для сборки
Практический ответ зависит от того, какую часть узла требуется охватить. Для трубы без дополнительных элементов берут её фактический наружный размер. Для шланга на патрубке — наружный размер шланга в собранном состоянии на участке обжима. Для детали с покрытием — наружный размер с тем слоем, который остаётся под хомутом при эксплуатации. После этого ищут позицию подходящего типа, чей указанный диапазон охватывает полученное значение.
Рассмотрим типичную последовательность без привязки к условным размерам. В заявке написано «хомут на трубу», но не указано, ставится ли он непосредственно на металл или поверх надетого шланга. Сначала уточняют конструкцию узла. Затем измеряют соответствующую наружную поверхность и выбирают между доступными типами хомутов с учётом способа установки. Только после этого проверяют каталожные диапазоны. Попытка сразу подобрать изделие по названию трубы пропускает ключевой шаг — определение реального размера под хомутом.
Ещё одна ситуация — замена уже установленного изделия. Старый хомут может подсказать тип конструкции, но не всегда надёжно подтверждает требуемый диапазон: условия сборки могли измениться. Зафиксируйте его полное обозначение, если оно доступно, и отдельно проверьте наружный размер действующего соединения. Если обозначение не читается, не восстанавливайте его по внешнему сходству. Передайте описание узла и результат измерения для подбора конкретной позиции.
Диаметры хомутов для крепления: границы задачи
Слово «крепление» в заявках используют по-разному. Иногда речь идёт об обжиме шланга на патрубке, иногда — о фиксации трубы на основании. Перед выбором изделия уточните, какую из этих операций требуется выполнить. Червячные, силовые и пружинные хомуты из приведённых групп рассматривают по их конструкции и диапазону обжима. Само совпадение диаметра не доказывает, что позиция предназначена для монтажа трубы к стене, раме или другой опоре.
Если требуется именно крепление трубы к основанию, в заявке полезно отдельно указать способ фиксации и доступ к месту монтажа. Если требуется герметично или механически удержать соединение со шлангом, опишите материалы соприкасающихся деталей и место установки хомута. Эти сведения помогают не смешивать две разные задачи под общим словом «крепление». Каталожный диапазон отвечает на вопрос о размере охватываемой детали; пригодность конструкции для конкретного монтажа проверяют отдельно.
Смежные изделия также не стоит подбирать только по похожему размерному обозначению. Например, при работе с узлами техники выбор втулки требует своих исходных данных; это разобрано в материале Какие втулки бывают для техники: виды и подбор. Если задача связана с деталями из полимерных материалов, соответствующий ассортимент вынесен в раздел Инженерные пластики. Ни втулка, ни материал детали не заменяют проверку наружного размера под выбранный хомут.
Что указать в заявке на подбор
Достаточная заявка описывает не только число, но и место установки. Укажите фактический наружный размер на участке обжима и уточните, измерена ли голая труба, шланг на патрубке или сборка с дополнительным слоем. Далее укажите требуемый тип хомута, если он известен: червячный W1, червячный W2 нерж., силовой GBS либо пружинный. Если тип не определён, опишите назначение соединения вместо предположения о конструкции.
- Передайте наружный размер именно той поверхности, которую охватит хомут.
- Укажите, есть ли шланг, покрытие или другое остающееся под хомутом изделие.
- Сообщите, требуется обжим соединения или крепление трубы к основанию.
- Если известна ранее применявшаяся позиция, сохраните её полное обозначение.
- Если размер близок к границе указанного диапазона, сообщите об этом при запросе.
Такой набор сведений помогает последовательно отсеять неподходящие конструкции и проверить размер внутри нужной группы. Он также уменьшает вероятность ошибки при передаче заявки между снабжением и участком монтажа. Когда фактическое измерение пока невозможно, прямо отметьте это: подбор по обозначению трубы или по старому хомуту следует считать предварительным, пока не подтверждён наружный размер собранного узла.
При обслуживании соединения бывает важно подготовить поверхность после демонтажа старых материалов. Если на детали остались следы клея, порядок их удаления рассмотрен отдельно в статье Как убрать клей с поверхностей и удалить резиновый клей. Для выбора хомута после подготовки поверхности вновь измерьте фактический наружный размер в месте установки. Не переносите результат прежнего измерения на изменённую сборку без проверки.
Частые вопросы
Как определить диаметры хомутов труб?
Измерьте наружный диаметр трубы в месте установки и сопоставьте его с диапазоном конкретной позиции каталога. Если хомут ставится поверх шланга или другого слоя, измеряйте наружный размер всей обжимаемой сборки.
Какого диаметра хомут нужен для трубы?
Нужен хомут, в рабочий диапазон которого входит фактический наружный диаметр в месте обжима. Одного условного обозначения трубы для выбора недостаточно.
Как подбирать диаметры хомутов для крепления?
Сначала определите наружный размер охватываемой детали с учётом всех слоёв, затем проверьте диапазон и конструкцию хомута. Для крепления трубы к основанию дополнительно уточните способ монтажа: не каждый хомут из каталога предназначен для такой задачи.
Можно ли выбрать хомут только по крайним значениям серии?
Нет. Крайние обозначения показывают пределы представленной серии, но не заменяют диапазон конкретного типоразмера.
Что делать, если размер попадает на границу диапазона?
Уточните фактический наружный размер и условия установки, затем проверьте соседние позиции выбранного типа. Не выбирайте хомут по одному лишь совпадению с граничным значением.
Для окончательного выбора нужны измеренный наружный размер сборки, назначение соединения и подходящий тип конструкции. По этим данным можно проверить диапазон конкретной каталожной позиции, а не ориентироваться только на название серии.
