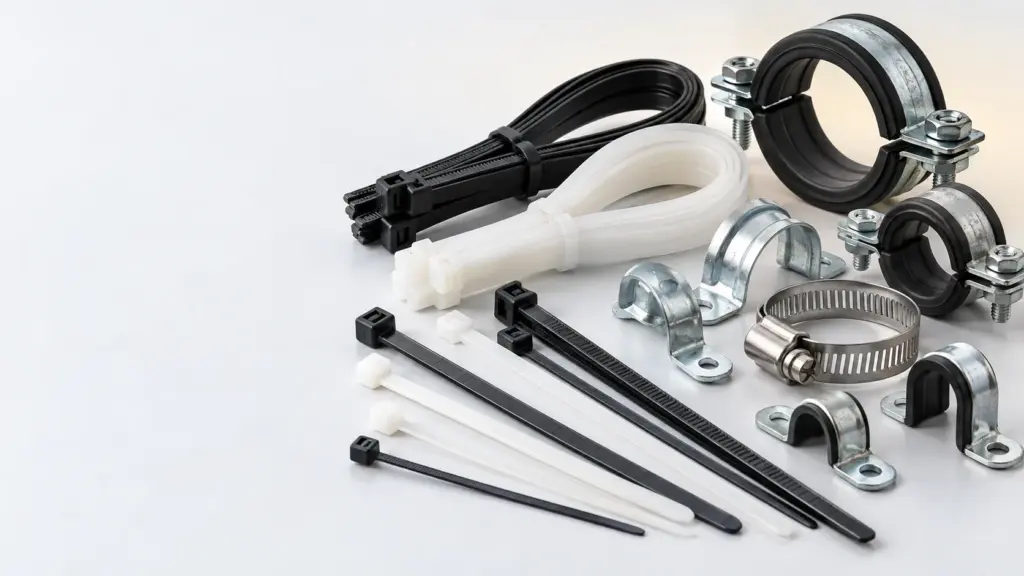

Размеры хомутов для кабеля и трубы
Одинаковое бытовое слово «хомут» обозначает разные изделия. Кабельная стяжка представляет собой ленту с замком. Она обхватывает провода, фиксирует их в пучок и может использоваться для организации трассы. Трубный хомут работает иначе: его задача — охватить трубу, удержать соединение или закрепить участок на опоре. Поэтому сравнивать размеры нейлоновой стяжки и металлического хомута напрямую нельзя.
При выборе для кабеля смотрят на ширину и длину ленты. Запись вида 3×100 или 4,8×450 мм читается как сочетание размеров самой стяжки. Ширина влияет на удобство фиксации и распределение усилия, а длина определяет возможность охватить пучок. Если лента слишком короткая, замок не получится установить с нужным охватом. Излишек длины можно убрать после фиксации, но он не компенсирует недостаточную длину.
Для труб главным параметром становится диапазон охвата. В обозначении металлической модели могут использоваться два значения, разделённые дефисом или косой чертой. Их нельзя трактовать так же, как ширину и длину нейлоновой стяжки. Перед заказом нужно открыть описание конкретного изделия и сопоставить рабочий диапазон с наружным диаметром трубы.
В разделе Хомуты и стяжки собраны изделия для фиксации кабеля и труб. Если задача связана с уплотнением, прокладками или листовыми материалами, дополнительно могут потребоваться Асботехнические изделия. Для деталей, работающих в узлах с повышенными требованиями к износостойкости, полезно посмотреть раздел Инженерные пластики.
Маркировка и диапазоны нейлоновых стяжек
Нейлоновая стяжка состоит из ленты и замка. На практике обозначение размеров стяжек читают как ширина × длина. Это позволяет предварительно оценить, какой пучок можно обхватить, но одного размера на упаковке недостаточно для окончательного выбора. Нужно учитывать форму пучка, наличие ответвлений, способ укладки и требование к плотности фиксации.
Нейлоновые стяжки HIMPT представлены в размерах от 3×100 до 8×550 мм. В указанном диапазоне есть короткие и более длинные варианты, поэтому изделие можно подбирать под разные объёмы кабеля. Минимальный размер не следует автоматически считать пригодным для самого тонкого пучка: сначала проверяют, хватает ли длины для полного охвата и прохождения ленты через замок.
Кабельные стяжки указаны в размерах от 2,5×100 до 4,8×450 мм. Этот диапазон также нужно рассматривать как набор типоразмеров, а не как универсальную стяжку. Изделие с меньшей длиной удобно там, где пучок компактный и доступ к замку свободен. Более длинная лента даёт больший запас по охвату, но при монтаже её не следует оставлять с острым выступающим концом.
Ширина ленты влияет на контакт с кабелями. Узкая стяжка занимает меньше места, а более широкая может удобнее распределять давление на собранный пучок. При этом нельзя делать вывод о допустимой нагрузке только по ширине: характеристики зависят от конструкции, материала и условий эксплуатации. Если в задаче важны усилие затяжки или стойкость к среде, эти параметры запрашивают у поставщика по конкретному типоразмеру.
Нейлон не должен использоваться без проверки условий, если изделие будет постоянно находиться под воздействием температуры, химических веществ, ультрафиолета или механического трения. В таких случаях размер остаётся только одним из критериев. Сначала определяют среду и способ монтажа, затем выбирают материал и подходящий типоразмер. Так снижается риск того, что правильно рассчитанная по длине стяжка окажется неподходящей по рабочим условиям.
Что означает запись ширина × длина
Первая цифра в обозначении нейлоновой стяжки относится к ширине ленты, вторая — к её длине. Такое чтение применяют к размерам вроде 3×100, 8×550, 2,5×100 и 4,8×450 мм, поскольку эти значения приведены для кабельных и нейлоновых изделий. Перед оформлением заявки следует проверить, к какой именно линейке относится выбранный размер, чтобы не перепутать стяжку с металлическим хомутом.
Длина не означает, что нужно обхватывать объект вплотную по всей длине ленты. Часть ленты проходит через замок, а часть остаётся свободной. Если доступ к месту установки ограничен, учитывают не только окружность пучка, но и возможность провести ленту вокруг него. Для сложной укладки лучше заранее сделать замер и описать расположение кабелей поставщику.
Металлические модели: червячные и пружинные
Металлические хомуты применяют там, где нужна фиксация трубы, патрубка или другого круглого элемента с возможностью затяжки. В отличие от пластиковых стяжек, они не имеют единой схемы обозначения «ширина × длина». Для каждого типа изделия нужно смотреть, какие размеры указаны в каталоге и какой диапазон охвата они задают.
Типоразмеры червячных хомутов W1 указаны от 008-12/9 до 240-260/9. В такой записи важно сохранять все элементы обозначения: начальный индекс, диапазон и значение после косой черты. Нельзя сокращать его до одного числа, поскольку это может привести к выбору другого изделия. При подборе сравнивают наружный диаметр трубы с диапазоном соответствующей позиции.
Пружинные хомуты указаны в размерах от 06/6 до 36/15. Их обозначения также не следует читать как размеры нейлоновой ленты. Пружинная конструкция работает за счёт упругого охвата, поэтому для выбора имеет значение не только указанное значение, но и соответствие конкретному соединению. Перед заказом уточняют назначение, доступное место и возможность установки без повреждения шланга или трубы.
Червячная модель обычно позволяет выполнить затяжку инструментом, а пружинная устанавливается с учётом её упругости и формы. В статье нельзя заменить техническое описание общим правилом: разные соединения требуют разного усилия и способа монтажа. Если хомут будет работать на линии с вибрацией, перепадами температуры или давлением, информацию по совместимости получают для выбранной позиции.
В разделе каталога есть сертификат на силовые хомуты ГОСТ 28191-89. Этот документ относится к указанным силовым хомутам и не означает автоматическое соответствие каждого изделия из раздела одному и тому же нормативному документу. При необходимости подтверждения характеристик запрашивают сертификат или паспорт именно на поставляемую модель.
| Тип изделия | Как указаны размеры | Доступный диапазон из каталога | Основная задача |
|---|---|---|---|
| Нейлоновые стяжки HIMPT | Ширина × длина | От 3×100 до 8×550 мм | Фиксация кабельных пучков |
| Кабельные стяжки | Ширина × длина | От 2,5×100 до 4,8×450 мм | Организация кабелей |
| Червячные хомуты W1 | Каталожное обозначение диапазона | От 008-12/9 до 240-260/9 | Затяжка на круглых соединениях |
| Пружинные хомуты | Каталожное обозначение | От 06/6 до 36/15 | Упругий охват соединения |
Таблица показывает принципиальное различие между группами. Для стяжки достаточно сначала определить требуемую ширину и длину, а для металлического хомута необходимо найти каталожную позицию с подходящим диапазоном охвата. Значения в таблице не заменяют техническое описание и не являются основанием выбирать изделие только по ближайшему числу.
Как выбрать хомут для трубы 16 мм
Запрос «хомут стяжка для труб 16 размер» обычно означает поиск изделия для трубы с наружным диаметром 16 мм. Но перед выбором нужно уточнить, действительно ли 16 мм — это наружный размер, а не условное обозначение трубы, внутренний диаметр или размер соединяемого элемента. Для хомута важна поверхность, по которой он будет обхватывать трубу.
Первый шаг — измерить наружный диаметр в месте установки. Если труба имеет покрытие, изоляцию, оплётку или соединительную деталь, измерение выполняют по внешнему контуру, который фактически будет охвачен хомутом. Нельзя ориентироваться только на номинал из проектной документации, если на изделии есть дополнительный слой.
Второй шаг — определить конструкцию. Для неподвижной фиксации кабелей к опоре может подойти нейлоновая стяжка при наличии подходящего крепления. Для соединения трубы или шланга выбирают металлический хомут, если его рабочий диапазон включает измеренный диаметр. Червячную и пружинную модели не заменяют друг друга автоматически: их подбирают с учётом устройства узла и способа монтажа.
Третий шаг — проверить место для установки. У металлического хомута должно быть достаточно пространства для охвата и затяжки. Если винтовая часть упирается в соседний элемент, номинально подходящий диапазон не решит проблему. Для пружинной модели нужно предусмотреть доступ для установки и снятия. У нейлоновой стяжки проверяют возможность провести ленту вокруг трубы и завести её в замок.
Четвёртый шаг — определить, нужен ли запас по диаметру. Слишком малый диапазон не даст установить хомут, а чрезмерный может привести к неполному охвату или неудобной затяжке. Точный рабочий запас зависит от конструкции изделия, поэтому его проверяют по карточке товара. Если диаметр находится на границе диапазона, лучше передать поставщику фактический замер и фотографию узла.
Для трубы 16 мм нельзя без проверки рекомендовать конкретную позицию только по одному числу. В заявке указывают наружный диаметр, материал трубы, наличие покрытия, тип соединения и условия эксплуатации. Поставщик сможет сопоставить эти данные с диапазоном червячного или пружинного хомута. Такой порядок надёжнее, чем выбирать изделие по похожему названию.
Пример подбора по замеру
Предположим, задача состоит в фиксации кабелей. Сначала определяют максимальный размер собранного пучка в месте обвязки. Затем выбирают из доступных вариантов длину, которая позволяет провести ленту вокруг пучка и закрыть замок. После этого оценивают ширину: она должна соответствовать требуемой плотности фиксации и не создавать лишнего давления на оболочку кабелей.
В другом случае нужно закрепить трубу с наружным диаметром 16 мм. Измерение фиксируют в миллиметрах, затем находят металлический хомут, диапазон которого включает это значение. Если в узле есть слой материала, его толщину учитывают в общем наружном размере. Далее проверяют способ затяжки, доступ к крепежу и возможность обслуживания. Если данных о рабочем диапазоне в карточке недостаточно, позицию не выбирают вслепую.
Когда в одном месте проходят несколько кабелей, каждый пучок измеряют отдельно. Не стоит связывать все линии одной длинной стяжкой, если это приводит к сильному сдавливанию или затрудняет обслуживание. Разделение на группы упрощает замену кабеля и позволяет выбрать разные размеры. Для окончательной спецификации составляют перечень: тип изделия, ширина, длина или диапазон охвата, количество и место установки.
Если требуется не только стяжка, но и защита от контакта с опорой, отдельно проверяют материал прокладки или втулки. Нейлоновая лента сама по себе не заменяет защитный элемент. Для других задач по ремонту уплотнений можно обратиться к статье Какой уплотнитель выбрать для КамАЗа и сколько нужно. Практические операции с посадочными деталями разобраны в материале Как поменять сальник: демонтаж и запрессовка.
Монтаж и контроль после установки
Перед монтажом очищают участок от грязи и проверяют, нет ли заусенцев, острых кромок или выступающих элементов, способных повредить ленту либо оболочку. Кабели укладывают без резких перегибов, а стяжку располагают так, чтобы замок не приходился на место постоянного контакта с другой деталью. Для металлического хомута поверхность должна позволять равномерно охватить трубу.
Нейлоновую стяжку затягивают до устойчивой фиксации, не пытаясь компенсировать неверно выбранную длину чрезмерным усилием. После замыкания свободный конец обрезают инструментом, оставляя срез без опасного острого выступа. Если замок не закрывается или лента не проходит вокруг пучка, изделие заменяют на другой типоразмер, а не растягивают его вручную.
Червячный хомут затягивают постепенно, контролируя положение ленты по окружности. Хомут не должен перекашиваться, а край ленты — выходить из рабочей зоны. Пружинный хомут устанавливают в предусмотренное положение и проверяют, что он не смещается после освобождения инструмента. Конкретное усилие и порядок работ определяются конструкцией изделия.
После установки проверяют устойчивость пучка или трубы, отсутствие повреждений и возможность последующего обслуживания. Вибрация, температурные изменения и контакт с рабочей средой могут изменить состояние узла, поэтому при плановом осмотре контролируют положение хомута и целостность материала. Для ответственных соединений результаты проверки фиксируют в монтажной документации.
Количество изделий рассчитывают по числу точек фиксации, а не только по общей длине трассы. Для кабелей учитывают ответвления и участки, где требуется отдельная поддержка. Для трубы считают самостоятельные соединения и места крепления. Точное количество зависит от схемы монтажа и не определяется только каталогом размеров.
