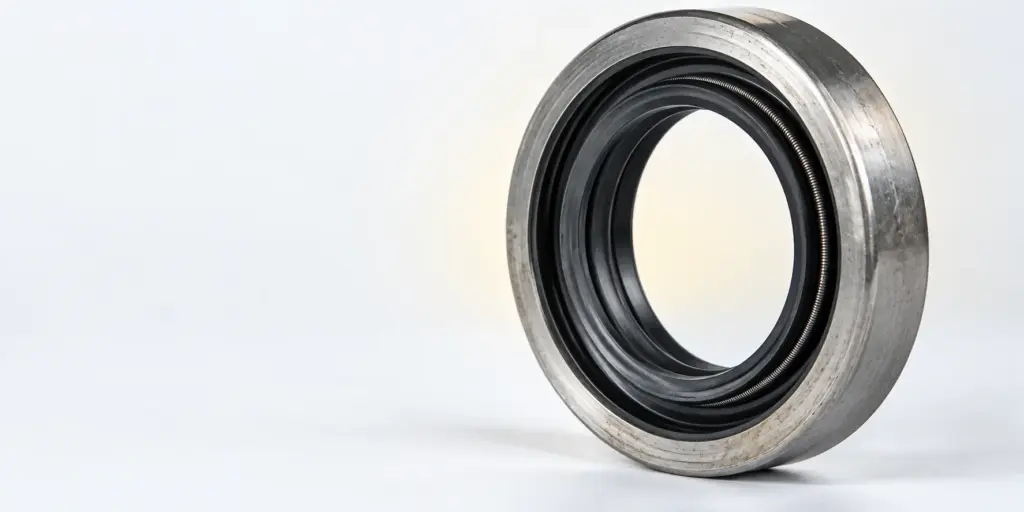

Выбор сальников начинают с размеров посадки: проверяют внутренний и наружный диаметры, а также ширину. Затем сопоставляют материал и тип уплотняющей кромки с рабочей средой и движением вала; для вала выбора передач дополнительно уточняют исполнение конкретного узла.
Отправить параметры для подбора
Как выбрать сальник по параметрам каталога
Карточку изделия удобно читать как последовательность проверок, а не как набор приблизительно подходящих размеров. Сначала определяют, какую поверхность охватывает кромка и в какое отверстие устанавливается корпус. После этого сверяют ширину с доступным местом в узле. Лишь при совпадении геометрии переходят к материалу и исполнению кромки. Такой порядок не позволяет заменить проверку посадки общим описанием вроде «сальник для коробки передач».
Внутренний диаметр соотносят с рабочей поверхностью вала, наружный — с посадочным отверстием корпуса. Ширина должна соответствовать пространству, предусмотренному конструкцией узла. Если хотя бы один из этих параметров неизвестен, похожая фотография товара не подтверждает применимость детали. Два изделия могут выглядеть одинаково, но различаться посадкой или расположением кромки. При заказе лучше передать все три размера вместе, указав, откуда они получены: из документации, маркировки либо измерений.
| Параметр | Что проверять | Зачем это нужно |
|---|---|---|
| Внутренний диаметр | Соответствие рабочей поверхности вала | Чтобы кромка работала на предусмотренной поверхности |
| Наружный диаметр | Соответствие посадочному отверстию | Чтобы корпус устанавливался в нужное место |
| Ширина | Доступное пространство и положение детали в узле | Чтобы не нарушить сборку и положение кромки |
| Материал | Рабочая среда и условия эксплуатации | Чтобы оценить пригодность уплотнения для конкретного узла |
| Тип кромки | Конструкция уплотнения и требуемая защита | Чтобы не перепутать изделия с одинаковыми размерами |
Таблица задаёт порядок сверки, но не заменяет документацию изготовителя узла. Размер на снятом сальнике может читаться плохо, а само изделие после демонтажа бывает деформировано. Если сведения расходятся, сначала уточняют, какая деталь была установлена штатно и не менялись ли вал или корпус при предыдущем ремонте. Подбирать новую манжету по приблизительному сходству старой детали в такой ситуации рискованно.
Внутренний диаметр и состояние вала
Для внутреннего диаметра важно знать не только номинальное обозначение в каталоге, но и фактическое состояние участка, по которому работает кромка. Следы выработки, коррозия и повреждения поверхности меняют условия контакта. Если вал изношен, установка нового сальника того же размера сама по себе не устраняет причину течи. До заказа стоит осмотреть рабочую дорожку и выяснить, предусмотрен ли ремонт самого узла. Подбирать уплотнение с произвольно изменённым внутренним диаметром вместо оценки состояния вала не следует.
При измерении необходимо различать рабочую поверхность вала и соседние участки: ступени, фаски и канавки не служат основанием для выбора внутреннего диаметра. Если вал ещё установлен, доступ к нужному месту может быть ограничен. Тогда полезнее обратиться к документации узла или передать поставщику данные по снятому штатному изделию с оговоркой о состоянии маркировки. Это особенно важно, когда одна и та же деталь внешне напоминает уплотнения из других механизмов.
Наружный диаметр и ширина
Наружный диаметр относится к посадке корпуса сальника в отверстие. Проверять его нужно отдельно от внутреннего диаметра: совпадение по валу не означает совпадения по корпусу. Перед установкой оценивают состояние посадочного места, отсутствие повреждений и остаточных следов прежнего уплотнения. Если посадка повреждена, вопрос нельзя свести к поиску другой манжеты без оценки возможности нормального монтажа и удержания детали.
Ширина влияет на размещение уплотнения относительно вала и соседних элементов. Более широкое изделие может не поместиться, а более узкое — занять не то положение, которое предусмотрено конструкцией. Даже если оба диаметра совпали, ширину нельзя считать второстепенной характеристикой. При сравнении двух карточек каталога выписывайте размеры в одном порядке: внутренний диаметр, наружный диаметр, ширина. Это снижает риск переставить значения местами при переписке или заказе.
Материал и тип уплотняющей кромки
После размеров проверяют материал уплотнения. Для этого нужны сведения о рабочей среде, характере контакта с ней и условиях эксплуатации узла. Одного названия механизма недостаточно: одинаково названные уплотнения могут работать в разных условиях. Если материал старой детали неизвестен, не стоит определять его только по цвету или мягкости. Уточняют обозначение штатной детали либо требования документации, а при отсутствии данных передают поставщику описание среды и режима работы.
Тип кромки — отдельный параметр выбора. Встречаются исполнения с одной рабочей кромкой и с дополнительной кромкой; различается и их назначение. Дополнительная кромка не делает изделие автоматически подходящим для любой посадки. Нужно проверить, помещается ли выбранное исполнение в узле и соответствует ли оно требуемой защите рабочей зоны. Если в карточке товара тип кромки не указан или фотография не даёт уверенного ответа, это повод запросить уточнение, а не принимать решение по внешнему сходству.
Материал и кромку следует оценивать совместно. Подходящая геометрия не компенсирует несовместимость с рабочей средой, а подходящий материал не исправит ошибку в размерах. Для заявки полезно разделить подтверждённые сведения и предположения: например, размеры установлены по документации, а тип кромки ещё требует проверки. Такой список помогает избежать ситуации, когда неподтверждённое исполнение незаметно превращается в окончательное требование к поставке.
Сальник выбора передач: пример подбора
Сальник выбора передач уплотняет вал соответствующего механизма коробки передач. Для заказа сначала уточняют, о какой коробке и каком исполнении узла идёт речь. Затем находят данные по установленному уплотнению или измеряют вал, посадочное отверстие и доступную ширину после разборки. Полученные значения сопоставляют с параметрами товара в каталоге. По одной формулировке «сальник выбора передач» размеры и применимость определить нельзя.
Допустим, в заявке указано только место установки — вал выбора передач. В таком виде она не позволяет проверить посадку. Следующий шаг — запросить три размера, сведения о рабочей среде, материал штатной манжеты, если он известен, и описание кромки. Полезны читаемая маркировка снятой детали и фотография посадочного места, но фотография не заменяет измерений. Если коробка ранее ремонтировалась, отдельно уточняют, сохранились ли штатные вал и корпус.
Для этого узла важно оценить и характер движения вала. Условия работы уплотнения зависят не от названия детали в заявке, а от фактической конструкции механизма. Нельзя автоматически переносить решение, применённое для другого вращающегося вала, на узел выбора передач. Если требуемый тип кромки неизвестен, его уточняют по документации или снятому изделию. При следах течи также проверяют поверхность вала и посадку: новая манжета не исправит повреждение сопрягаемых деталей.
В каталоге представлены комплекты манжет КПП ЯМЗ-236 П, У, Н, Л. Это полезный ориентир при поиске изделий для коробки передач, но название комплекта не подтверждает, что в него входит уплотнение конкретного вала выбора передач. Перед заказом необходимо уточнить состав комплекта и исполнение узла. Отдельно представлены комплекты манжет двигателя ЯМЗ с ТНВД и без ТНВД; относить их к уплотнениям коробки только из-за общего слова «манжеты» нельзя.
Искать уплотнения и проверять доступные позиции следует в разделе Сальники и манжеты. В обращении укажите место установки, исполнение узла, три размера и известные требования к материалу и кромке. Если часть сведений отсутствует, обозначьте это прямо: поставщик сможет указать, что требуется уточнить до подтверждения позиции. Запросить подбор по параметрам
Проверка перед монтажом
Даже правильно выбранное уплотнение можно повредить при извлечении старой детали или запрессовке новой. Перед работой проверяют состояние посадочного отверстия и вала, очищают доступные поверхности и оценивают, нет ли препятствий для ровной установки. Монтажное усилие должно прикладываться с учётом конструкции конкретного сальника и требований к узлу. Нельзя считать подходящим любой инструмент, который визуально помещается рядом с посадочным местом.
В каталоге есть оправка для монтажа сальников Ø59 мм МИ-59-1, а также представлены инструменты для извлечения и запрессовки сальников. Указанный размер относится к оправке; он не задаёт размер сальника выбора передач и не подтверждает совместимость оправки с этим узлом. Инструмент выбирают по размерам устанавливаемой детали, месту приложения усилия и доступу при сборке. Если эти данные неизвестны, сначала выясняют требования к монтажу, а уже затем выбирают оснастку.
После установки проверяют положение уплотнения и отсутствие видимых повреждений кромки. Если течь была причиной ремонта, полезно зафиксировать состояние снятой манжеты и рабочей поверхности вала: эти наблюдения помогают понять, устранена ли причина неисправности. Повторный подбор без такой проверки нередко сводится к замене исправного по размерам изделия в повреждённом узле. Отдельно оценивают, не была ли прежняя деталь установлена с перекосом.
Какие данные передать для заказа
Краткая заявка должна позволять однозначно отличить требуемое уплотнение от похожих вариантов. Укажите наименование узла и место установки, внутренний и наружный диаметры, ширину, материал и тип кромки, если они установлены. Добавьте сведения о рабочей среде и состоянии вала. Если подбор ведётся по снятой детали, сообщите её маркировку и отметьте, какие значения проверены измерением. Неуверенные данные лучше явно пометить как требующие подтверждения.
- Назовите механизм и конкретное место установки, например вал выбора передач.
- Передайте три размера в одном порядке: внутренний диаметр, наружный диаметр, ширина.
- Укажите известные требования к материалу и типу кромки.
- Сообщите о повреждениях вала или посадочного отверстия и о предыдущем ремонте.
- Если нужен комплект, запросите проверку его состава, а не только названия.
При комплексной закупке материалы для разных задач лучше не смешивать в одной строке заявки. Раздел Инженерные пластики относится к другой группе изделий и не служит заменой разделу сальников и манжет. Если нужны уплотнение вала и другие детали для ремонта, перечислите их отдельно. Это позволит проверить каждую позицию по её собственным параметрам и не принять совпадение названия материала за подтверждение применимости.
Подход к сверке посадочных размеров полезен и для соседних деталей узла. В статье Какой подшипник задней опоры выбрать по размеру и типу рассмотрен подбор другой детали по её параметрам. Если ремонт затрагивает несколько узлов, порядок работы с комплектующими описан в материале Замена ремкомплекта: компрессор и суппорт. Сведения по подшипникам и ремкомплектам при этом не заменяют проверку размеров и исполнения сальника.
Частые вопросы
С чего начать выбор сальника?
С определения места установки и проверки внутреннего диаметра, наружного диаметра и ширины. Затем уточняют материал, тип кромки и условия работы узла.
Можно ли выполнить выбор сальника только по старой детали?
Старая деталь помогает определить размеры и конструкцию, но износ и деформация могут исказить результат. Данные нужно сверить с валом, посадочным местом и документацией узла.
Как подобрать сальник выбора передач?
Уточните узел и его исполнение, затем проверьте размеры вала, посадочного места и допустимую ширину. Материал и кромку выбирайте с учётом среды и характера движения вала.
Входит ли сальник выбора передач в комплект манжет КПП?
По одному названию комплекта это установить нельзя. Перед заказом нужно проверить состав комплекта и соответствие конкретному узлу.
Нужна ли отдельная оправка при установке сальника выбора передач?
Инструмент подбирают по конструкции сальника и доступу к посадочному месту. Наличие в каталоге оправки Ø59 мм МИ-59-1 само по себе не означает, что она подходит для этого узла.
Итог подбора — подтверждённое совпадение размеров, материала и кромки с требованиями конкретного узла. Если для вала выбора передач известны только название детали или модель коробки, сначала соберите недостающие сведения; заказ по неполному описанию оставляет риск ошибки. Отправить заявку на проверку
