На вопрос «как правильно подшипник выбрать» ответ такой: сначала определите тип детали и условия её работы, затем сверьте размеры и полную маркировку. Совпадения одного номера или одного размера недостаточно: перед заказом нужно проверить, что выбранное изделие подходит к конкретному узлу.
Как выбрать подшипник для конкретного узла
Подбор начинается не с поиска похожего обозначения, а с исходных данных. Укажите, где установлен подшипник, какую функцию он выполняет и какая деталь стояла в узле раньше. Если сохранился снятый подшипник, запишите всю читаемую маркировку. Если есть документация на оборудование, сопоставьте её данные с надписью на детали: при ремонте установленное ранее изделие не всегда служит надёжным образцом для повторного заказа.
Далее определите, как на подшипник действует нагрузка и что ограничивает его размещение. Для выбора имеют значение направление усилий, расположение вала, посадочные места и доступное пространство. Условия работы тоже нужно зафиксировать: например, наличие загрязнений или влаги может повлиять на требования к исполнению. Без этих сведений подбор по одной фотографии или неполному номеру остаётся предварительным.
Рабочий порядок удобно разделить на несколько проверок. Они помогают не смешивать вопрос «поместится ли деталь» с вопросом «подходит ли она для работы». Проходите их последовательно, особенно если ищете замену изделию, обозначение которого повреждено или плохо читается.
- Определите тип подшипника и его роль в узле.
- Запишите исходную маркировку полностью, сохраняя буквы и дополнительные обозначения.
- Проверьте размеры снятой детали, посадочных мест и доступного пространства.
- Сопоставьте конструкцию и условия работы, а не только габариты.
- Перед заказом уточните данные, по которым остаются расхождения.
В разделе Подшипники удобно начать поиск по известному обозначению или типу изделия. Карточку найденной позиции используйте для проверки, а не как замену исходным данным по узлу. Если в заявке указать лишь размеры без назначения детали, поставщик не сможет уверенно отличить точное изделие от другого подшипника с близкими габаритами.

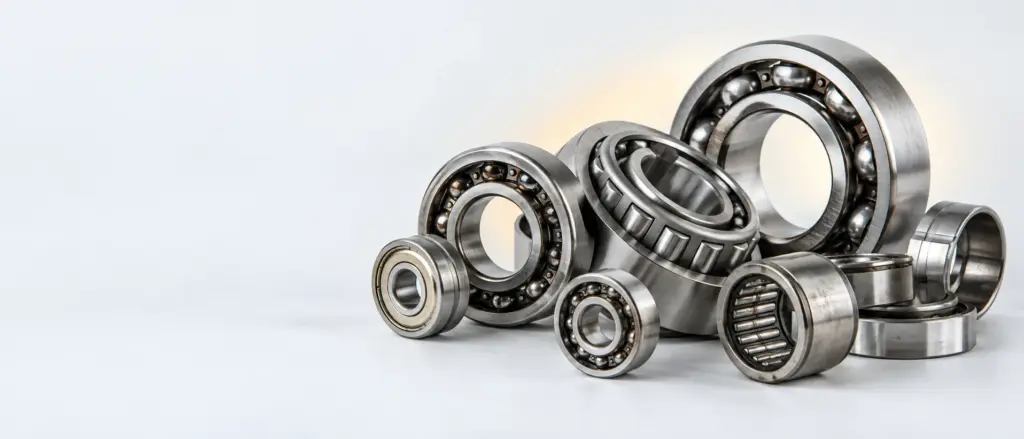

Тип подшипника и характер нагрузки
Разные типы подшипников решают разные задачи. При выборе важно понять, как узел воспринимает усилия, каким образом расположены сопрягаемые детали и допускает ли конструкция отклонения их положения. Подшипник нужного размера, но неподходящего типа может установиться в посадочное место и при этом не отвечать требованиям узла. Поэтому сначала уточняют назначение, а затем ищут размерное исполнение.
В исходных данных к этой статье приведены примеры изделий с разными обозначениями: ШСП 20 К (GE 20 ES), 6205 (6-205 А), 46203 А (7203 AC) и опорный подшипник 8100 (51100). Их нельзя рассматривать как варианты замены друг друга только потому, что все они относятся к подшипникам. Каждое обозначение нужно связывать с конкретной конструкцией и местом установки.
Если подшипник снимают при ремонте, обратите внимание на его форму и на то, как он был установлен. Сохраните сведения о расположении соседних деталей и о том, какой стороной стояло изделие, если это важно для сборки. При сомнениях полезно передать специалисту фотографию узла и детали, но фотография не заменяет измерения и точное обозначение.
Отдельно проверьте, не пытаетесь ли заменить одним подшипником другую деталь узла. Например, материалы из раздела Инженерные пластики выбирают по собственным требованиям к конструкции. Наличие таких материалов в каталоге не означает, что пластиковую заготовку можно без расчёта и проверки использовать вместо штатного подшипника. Для заказа сначала определите, какая именно деталь требуется.
Размеры и порядок измерения
Размеры нужны для проверки посадки и размещения детали. Если сохранился установленный подшипник, измерьте его и сравните результат с данными предполагаемой позиции. Если деталь отсутствует или сильно повреждена, измеряйте также сопрягаемые элементы узла. Один размер отверстия не даёт полного ответа: изделие должно соответствовать и месту установки снаружи, и допустимому пространству по ширине или высоте.
Не используйте результат измерения изношенной поверхности как единственный критерий. При длительной работе исходная геометрия детали и посадочного места могла измениться. Различие между измерением и данными каталога может указывать как на износ, так и на ошибку при чтении маркировки. В такой ситуации проверьте обе версии, прежде чем выбирать ближайший на вид размер.
При записи размеров обязательно сохраняйте их порядок и единицы измерения. Для приведённых ниже примеров размеры указаны в миллиметрах, однако их смысл следует сверять с карточкой конкретного изделия. Особенно внимательно относитесь к различию между шириной и высотой: одинаково записанная последовательность чисел не объясняет конструкцию подшипника и не подтверждает его применимость в узле.
Если снятая деталь деформирована, измерьте несколько доступных участков и сравните показания. При наличии чертежа или документации на оборудование используйте их как дополнительный источник проверки. Когда исходные размеры противоречат друг другу, не выбирайте позицию только по наиболее похожему значению: сначала установите, что именно измерено и к какой детали относится результат.
Примеры размеров и обозначений
Таблица показывает только те сочетания обозначений и размеров, которые приведены в исходных данных. Она помогает сопоставить записи при поиске, но не заменяет проверку полной конструкции и условий установки. Если нужного обозначения здесь нет, не следует выводить его размеры по сходству номера с соседней строкой.
| Изделие и обозначения | Размеры или известный параметр | Что проверить при подборе |
|---|---|---|
| ШСП 20 К (GE 20 ES) | 20×35×16 мм | Соответствие детали и узла |
| 6205 (6-205 А), также маркируется как 80205 | 25×52×15 мм | Полное обозначение и исполнение |
| 46203 А (7203 AC) | 17×40×12 мм | Маркировку и конструкцию |
| Опорный подшипник 8100 (51100) | 10×24×9 мм | Назначение и место установки |
| Миниатюрные подшипники NMB | Диаметр отверстия от 3 до 9 мм; остальные размеры зависят от позиции | Размеры конкретного изделия |
Таблицу полезно читать вместе с заявкой на подбор. Например, запись «6205» можно дополнить известными вариантами обозначения «6-205 А» и «80205», а затем указать размеры 25×52×15 мм. Это даст больше исходных данных, чем один номер. Однако перечисление обозначений в строке не отменяет необходимости сверить исполнение предлагаемой позиции с требованиями оборудования.
Для миниатюрных подшипников NMB известен диапазон диаметров отверстия — от 3 до 9 мм. Это характеристика группы изделий в каталоге, а не размеры одного подшипника. По одному лишь попаданию отверстия в указанный диапазон нельзя определить наружный размер, ширину и нужную конструкцию. Для заказа миниатюрного изделия потребуется конкретная позиция или дополнительные измерения.
Маркировка и поиск соответствия
Обозначение подшипника переносите в заявку так, как оно нанесено на деталь или указано в документации. Не отбрасывайте буквы, пробелы и дополнительные элементы записи только потому, что основная числовая часть кажется знакомой. При поиске полезно отдельно указать все известные варианты написания: это снижает риск, что нужная позиция не найдётся из-за отличий в записи.
Примеры показывают, почему стоит проверять не одну строку поиска. Для ШСП 20 К приведено обозначение GE 20 ES; для 46203 А — 7203 AC; для опорного подшипника 8100 — 51100. Подшипник 6205 (6-205 А) также маркируется как 80205. Эти сведения помогают искать соответствующую позицию, но итоговый выбор всё равно делают после сверки размеров и требований узла.
Если часть маркировки стёрта, не достраивайте её наугад. Запишите то, что читается уверенно, отдельно отметьте спорные символы и приложите измерения. Полезно также сообщить, откуда взято обозначение: с самой детали, из старой заявки или из документации. Так проще обнаружить расхождение между фактически установленным изделием и записью, которая могла относиться к другой комплектации.
При поиске аналога придерживайтесь того же порядка: сначала сопоставьте полные обозначения, затем размеры, после этого конструкцию и условия применения. Похожий номер не доказывает взаимозаменяемость, а совпадающие габариты не говорят о соответствии рабочей нагрузке. Если сведений о предлагаемом аналоге недостаточно, запросите уточнение до оформления заказа.
Подробнее о подходе к обозначениям и размерным данным можно прочитать в материале Подшипники ГОСТ: типы, размеры и маркировка для выбора. Название стандарта или исполнения в заявке стоит приводить только тогда, когда оно достоверно известно из документации на ваше оборудование. Предположение о стандарте не должно заменять проверку самой детали.
Данные для заявки поставщику
Хорошая заявка позволяет проверить позицию без длительного уточнения очевидных параметров. Укажите полную маркировку, известные варианты обозначения, размеры, необходимое количество и назначение детали в узле. Если подбор ведётся по снятому образцу, сообщите об этом и отметьте, какие значения измерены непосредственно, а какие взяты из документов.
Опишите ограничения, из-за которых обычного совпадения размеров может быть недостаточно. Это могут быть особенности монтажа, доступ к детали, состояние посадочного места или условия эксплуатации. Не нужно предполагать характеристики, которые неизвестны: лучше прямо написать, какие данные требуется подтвердить. Такая запись позволяет отделить проверенные сведения от вопросов к поставщику.
Если передаёте фотографии, снимите маркировку и общий вид детали раздельно. Полезно показать также место установки, если оборудование доступно для осмотра. Фотографии помогают распознать конструкцию и прочесть обозначение, но масштаб на снимке обманчив. Поэтому рядом с ними в заявке должны оставаться записанные размеры или сведения из документации.
Не смешивайте в одной строке обязательные требования и пожелания. Например, габариты посадочного места и требуемый тип детали относятся к условиям совместимости, а предпочтительный вариант поставки нужно обозначать отдельно. Когда указанная позиция недоступна, такой порядок помогает обсудить возможную замену без риска принять удобный для закупки вариант за технически подтверждённый аналог.
Проверка перед заказом и установкой
Перед подтверждением заказа ещё раз сравните полученное предложение с исходной заявкой. Проверьте полное обозначение, размеры и те особенности исполнения, которые важны для узла. Если в ответе поставщика указана другая запись маркировки, попросите подтвердить, как она соотносится с запрошенной деталью. Отсутствие явного расхождения в цифрах не означает, что остальные параметры совпали.
После получения изделия сверку нужно повторить по фактической маркировке и доступным размерам. Такая проверка до установки проще, чем выяснение причин несовместимости после сборки. Если обнаружено отличие от согласованной позиции, сохраните упаковку и документы, зафиксируйте расхождение и уточните дальнейшие действия. Не пытайтесь компенсировать несоответствие изменением сопрягаемых деталей без технического обоснования.
Материалы для других операций не следует включать в подбор подшипника без отдельной задачи. Например, статья Толщина клея: как выбрать слой нанесения посвящена выбору слоя клея, а не проверке подшипника на совместимость. Если в узле предусмотрены дополнительные материалы или операции, требования к ним рассматривают отдельно по документации на узел.
Частые вопросы
Как выбрать подшипник по размерам?
Сверьте размеры посадочных мест, доступное пространство и размеры конкретной позиции. Если измеряете старый подшипник, учитывайте возможный износ и по возможности проверяйте результат по документации на узел. Размеры подтверждают возможность установки, но сами по себе не определяют пригодность типа и исполнения для работы.
Как подобрать подшипник по маркировке?
Запишите обозначение полностью и проверьте все читаемые буквы и цифры. Затем сопоставьте найденную позицию с размерами и конструкцией исходной детали. Если встречается другое обозначение, уточните соответствие, а не принимайте его за подтверждённую замену только по похожему номеру.
Можно ли подобрать подшипник без маркировки?
Отсутствие читаемой маркировки не исключает подбор, но увеличивает объём проверки. Потребуются измерения, сведения о типе детали, фотографии и описание места установки. Если часть данных восстановить не удаётся, окончательный выбор лучше согласовать по документации на оборудование или после проверки узла.
Что важнее при выборе подшипника: размер или тип?
Сравнивать их по важности не нужно: оба условия обязательны. Размер определяет, подходит ли изделие к посадочным местам и пространству в узле. Тип и конструкция показывают, соответствует ли подшипник назначению и условиям работы. Отказ от любой из этих проверок оставляет риск ошибки.
Как проверить аналог подшипника перед заказом?
Передайте поставщику исходное обозначение, известные размеры и сведения о применении. Попросите сопоставить предложенную позицию по полному обозначению, конструкции и габаритам. Если в ответе остаётся неясным важный параметр, уточните его до заказа, а не после получения изделия.
Итоговый порядок подбора
Надёжный результат даёт последовательная проверка: назначение в узле, тип детали, размеры, полная маркировка и соответствие предложенной позиции исходным требованиям. Таблица и поиск по обозначению сокращают время, но не заменяют осмотр узла и сверку данных. Если сведения расходятся, сначала установите причину расхождения, затем подтверждайте заказ.
