Чтобы снять подшипник, сначала освободите его от крышек и стопорных элементов, затем определите, какое кольцо удерживается посадкой. С вала подшипник стягивают с опорой на внутреннее кольцо, из корпуса выпрессовывают с опорой на наружное; усилие направляют строго вдоль оси, без перекоса.
Что проверить до демонтажа
Начните не с инструмента, а с осмотра узла. Определите, открыт ли торец вала, доступна ли обратная сторона корпуса, можно ли подвести лапы съёмника под кольцо. Посмотрите, не закрыта ли посадка крышкой, дистанционной втулкой или другой деталью. Если удерживающий элемент остался на месте, увеличение усилия не поможет: нагрузка уйдёт в вал, корпус и инструмент.
Очистите видимую часть посадки от грязи и рыхлой коррозии. При стягивании с вала подшипник проходит по этой поверхности; налёт или заусенец может заклинить кольцо уже после начала движения. Осмотрите доступные кромки: следы удара, забоины и деформация бурта подскажут, что усилие раньше прикладывали неправильно. Повреждённую кромку не следует бездумно проталкивать через посадку.
До приложения нагрузки решите, будет ли подшипник использоваться повторно. Даже если наружные поверхности выглядят целыми, удар через тела качения или заметный перекос могут оставить повреждения внутри. Если дальнейшая эксплуатация планируется, обращайтесь с деталью как с точным узлом: не сжимайте кольца случайными опорами и не допускайте падения после выхода из посадки.
Как выбрать способ демонтажа
Способ зависит от того, какое кольцо посажено с натягом, с какой стороны открыт доступ и есть ли место для опоры инструмента. Подшипник на открытом конце вала обычно удобнее стягивать съёмником. Деталь в сквозном корпусе можно выпрессовать с противоположной стороны оправкой и прессом. Для глухого посадочного места нужен инструмент, способный захватить подшипник изнутри или с доступной стороны, не опираясь на тонкие кромки корпуса.
Проверьте, во что упрётся инструмент. Центральный винт съёмника должен воздействовать на торец вала по оси, а захваты — надёжно держать кольцо, которое снимают с посадки. При выпрессовке корпусу требуется устойчивая опора рядом с посадочным отверстием и свободный проход для выходящей детали. Если проход закрыт столом пресса или подкладкой, подшипник упрётся в них раньше, чем покинет корпус.
При выборе между ручным съёмником и прессом учитывайте не предполагаемую «прочность» подшипника, а управляемость нагрузки. Инструмент должен позволять заметить перекос, остановиться и переставить опору. Когда лапы цепляются только за край, а оправка давит неравномерно, более мощное оборудование повышает риск повреждения, но не исправляет схему демонтажа.
Куда прикладывать усилие
Основное правило связано с посадкой. Если подшипник снимают с вала, усилие прикладывают к внутреннему кольцу: именно оно должно сдвинуться относительно вала. Если подшипник извлекают из корпуса, воздействуют на наружное кольцо: оно выходит из посадочного отверстия. Передавать нагрузку через дорожки качения и тела качения нежелательно, особенно если деталь планируют оставить в работе.
Это правило нужно применять к фактической схеме узла, а не к одному лишь внешнему виду детали. Если вал с подшипником выпрессовывают из корпуса в сборе, проверяют, какое кольцо удерживается каждым сопряжением и что именно должно двигаться на данном этапе. При сложной сборке удобнее разделить операцию: сначала освободить вал или корпус, затем снять подшипник с оставшейся посадки. Попытка выполнить оба перемещения одним нажатием затрудняет контроль нагрузки.
Оправка должна опираться на нужное кольцо ровной поверхностью, без контакта с сепаратором, уплотнением и соседними деталями. Узкая случайная проставка может смять кромку. Для защиты доступных поверхностей иногда применяют промежуточные накладки, но они не заменяют правильную оправку и не должны попадать между кольцом и посадочным местом. Материалы для таких вспомогательных деталей представлены в разделе Инженерные пластики; пригодность конкретной накладки зависит от нагрузки и формы опоры.
Снятие подшипника с вала
Зафиксируйте узел так, чтобы вал не проворачивался и не опирался на уязвимые детали. Удалите элементы, закрывающие сход подшипника. Если перед внутренним кольцом стоят втулка, шайба или другая деталь, оцените, снимается ли она отдельно. Не устанавливайте лапы поверх такого элемента, пока не ясно, способен ли он передать нагрузку на внутреннее кольцо без деформации.

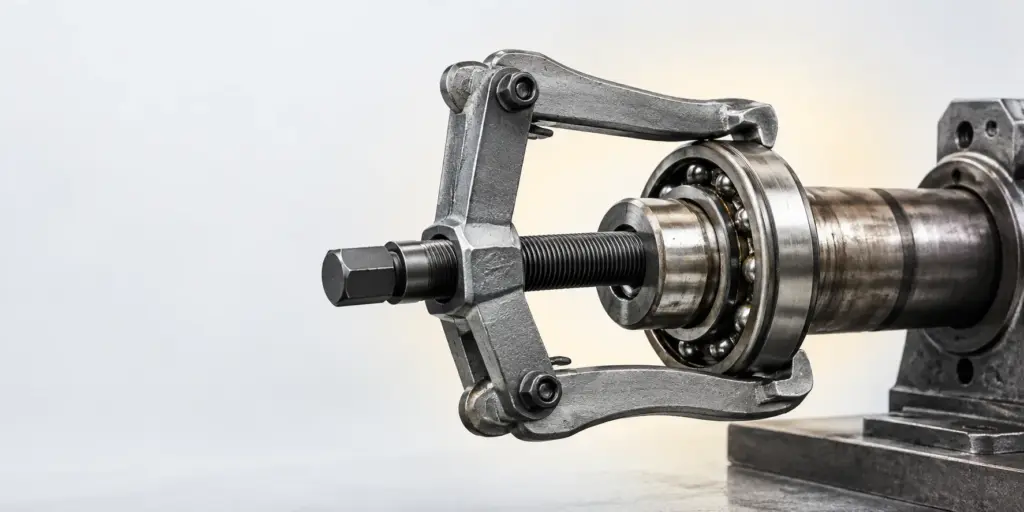

Подведите захваты съёмника под внутреннее кольцо. Если места для лап недостаточно, применяют подходящую разделительную опору, которая охватывает кольцо с доступной стороны и передаёт нагрузку на съёмник. Выровняйте винт относительно оси вала. Поджимайте его постепенно, наблюдая за зазором по окружности: равномерное увеличение зазора показывает, что кольцо движется без явного перекоса.
Когда подшипник начинает перемещаться, не ускоряйте работу рывками. По мере выхода посадка и положение лап могут измениться, поэтому проверяйте захват повторно. Особенно внимательно проходите участок вблизи края вала: после освобождения кольца инструмент способен резко потерять нагрузку, а деталь — упасть. Заранее подготовьте место, куда её можно безопасно положить.
Если внутреннее кольцо не за что захватить, не переносите лапы на наружное только ради удобства, не оценив последствия. Такая схема передаёт усилие через внутренние элементы подшипника. Для детали, которая подлежит замене, это может быть допустимо в рамках выбранного ремонта, но сохранность подшипника после такого демонтажа считать подтверждённой нельзя. Вал и его посадка при этом всё равно нуждаются в защите от перекоса и ударов.
Извлечение подшипника из корпуса
Корпус перед выпрессовкой нужно поддержать рядом с посадочным местом. Если опереть его далеко от отверстия, усилие может вызвать изгиб доступной части корпуса. Между опорами оставляют свободное пространство для выхода подшипника. Перед нажатием ещё раз осматривают торец: крышка, стопорный элемент или уступ определяют допустимое направление извлечения.
В сквозном отверстии оправку располагают на наружном кольце с обратной стороны. Давление повышают плавно, контролируя, чтобы оправка не уходила к внутреннему кольцу и не цепляла сепаратор. Подшипник должен выходить параллельно оси отверстия. Если одна сторона заметно опережает другую, остановитесь: дальнейший нажим способен повредить посадочную поверхность корпуса.
В глухом корпусе обратной опоры для обычной оправки нет. Здесь особенно важны устройство посадочного места и захват, доступный со стороны входа. Инструмент должен передавать усилие на наружное кольцо либо на предусмотренную для демонтажа поверхность. Поддевание отвёрткой за тонкую кромку корпуса создаёт точечную нагрузку и может оставить задир там, где затем должен плотно стоять новый подшипник.
После извлечения осмотрите отверстие при хорошем освещении. Обращайте внимание на следы проворачивания кольца, задиры, коррозию и повреждение входной кромки. Если посадка вызывает сомнения, не устанавливайте новый подшипник только потому, что он входит в отверстие: причину ослабления или заклинивания сопряжения нужно установить отдельно.
Когда подшипник не сдвигается
Отсутствие движения — повод остановиться и проверить схему, а не сразу увеличивать плечо ключа или давление пресса. Убедитесь, что сняты все удерживающие элементы, выбран правильный выход из посадки и инструмент не упёрся в бурт. Проверьте соосность: смещённый винт съёмника или косая оправка создают нагрузку на край кольца. Иногда достаточно полностью снять инструмент и установить его заново с надёжной опорой.
Затем осмотрите открытую поверхность вала или корпуса. Рыхлая коррозия, загрязнение и заусенцы мешают движению кольца и способны повредить посадку. Очищать их нужно без нарушения геометрии сопряжения. Если видны сильные задиры либо есть признаки деформации, дальнейший способ выбирают по состоянию конкретного узла. Универсальная рекомендация «бить сильнее» здесь неприменима.
Нагрев и другие способы изменения посадки требуют понимания материалов, конструкции и соседних деталей. Рядом могут находиться уплотнения и элементы, чувствительные к температуре. Без данных по узлу нельзя назначить режим нагрева или обещать сохранность подшипника. Если штатным инструментом снять деталь без чрезмерной нагрузки не получается, разумнее остановить работу и определить причину заклинивания.
Демонтаж без съёмника
Отсутствие съёмника не делает ударный способ равноценной заменой. Для корпуса со сквозным отверстием и доступной обратной стороной возможна выпрессовка оправкой, если она ровно опирается на наружное кольцо. Для вала нужен способ воздействовать на внутреннее кольцо с устойчивой поддержкой узла. В обоих случаях важнее направление усилия и площадь контакта, чем то, каким именно инструментом создаётся давление.
Перед работой проверьте свободный путь выхода детали. Оправка не должна упираться в вал, а подшипник — в поверхность верстака. Если подходящей опоры нет, импровизированные проставки могут соскользнуть и повредить руку или узел. Не удерживайте деталь рукой в зоне движения пресса и не рассчитывайте, что короткие удары автоматически исключат перекос.
Для глухого корпуса либо подшипника, прижатого к бурту вала, отсутствие доступа часто является главной проблемой. Попытка подлезть острым инструментом между обработанными поверхностями оставляет следы, которые мешают следующей установке. В такой ситуации лучше подобрать съёмник или изменить последовательность разборки, чтобы открыть нормальную опорную поверхность.
Размеры и проверка заменяемой детали
До снятия запишите маркировку, если она читается, и зафиксируйте расположение деталей в узле. После демонтажа сверяйте не только надпись на старом подшипнике, но и его размеры и исполнение. Одинаковое на вид посадочное место не означает, что подойдёт любая деталь близкого размера. Ниже приведены размеры только тех обозначений, для которых они указаны в исходных данных.
| Подшипник | Размеры, мм |
|---|---|
| 6205 (6-205 А) | 25×52×15 |
| 6-2007106 (32006) | 30×55×17 |
| ШСП 20 К (GE 20 ES) | 20×35×16 |
| Опорный 8100 (51100) | 10×24×9 |
Размеры помогают проверить обозначение, но сами по себе не описывают состояние вала и корпуса. Если снятое кольцо проворачивалось на посадке, замена детали без проверки сопряжения не устранит причину неисправности. Для чтения обозначений пригодится статья Диаметр подшипника по маркировке: размер и посадка. Доступные для подбора позиции собраны в разделе Подшипники.
Что осмотреть после снятия
Осмотрите вал по всей длине участка, через который проходило внутреннее кольцо. Следы задиров, забоины на торце и участки с заметным изменением поверхности важны для последующей сборки. Отдельно проверьте бурт: он должен обеспечивать опору, а не удерживать кольцо только за счёт повреждённой кромки. Корпус осматривают по аналогичному принципу — от входа в отверстие до упорной поверхности.
Удалите остатки загрязнения, не маскируя ими дефекты и не снимая произвольно материал с посадки. Если кольцо вышло с перекосом, проверьте обе стороны отверстия: повреждение может быть локальным и не сразу заметным. Состояние снятого подшипника оценивают отдельно. Свободное вращение рукой не доказывает, что дорожки качения не пострадали при демонтаже.
При разборке приводного узла полезно сохранять порядок снятых деталей и положение смежных элементов. Это помогает понять, не создавали ли они осевую нагрузку или помеху для инструмента. Если для доступа предварительно снимался ремень, его подбор рассматривают как отдельную задачу; пример такого материала — Ремень Веста: приводной 6PK и выбор размера. Данные о ремне не заменяют проверку посадки подшипника.
Частые вопросы
Как снять подшипник с вала без повреждения посадки?
Сначала откройте путь схода и очистите видимую часть вала. Захватите внутреннее кольцо, расположите винт съёмника по оси и прекращайте работу при первых признаках перекоса.
Как снять подшипник из корпуса?
Проверьте крышки и фиксаторы, обеспечьте корпусу устойчивую опору и свободное пространство на выходе. Выпрессовывайте подшипник через наружное кольцо, контролируя равномерность движения.
Как снять подшипник без съёмника?
При доступе к обратной стороне сквозного корпуса можно использовать пресс и оправку, опирающуюся на наружное кольцо. Если подходящей опоры нет, импровизированный ударный демонтаж лучше заменить подбором инструмента.
За какое кольцо тянуть подшипник при демонтаже?
С вала тянут за внутреннее кольцо, из корпуса воздействуют на наружное. Выбор связан с тем, какое кольцо должно выйти из своей посадки.
Что делать, если подшипник не сдвигается?
Остановитесь и проверьте фиксацию, направление выхода, захват и соосность инструмента. Если причиной служат коррозия или повреждение посадки, дальнейший демонтаж планируют после осмотра, а не после произвольного увеличения усилия.
