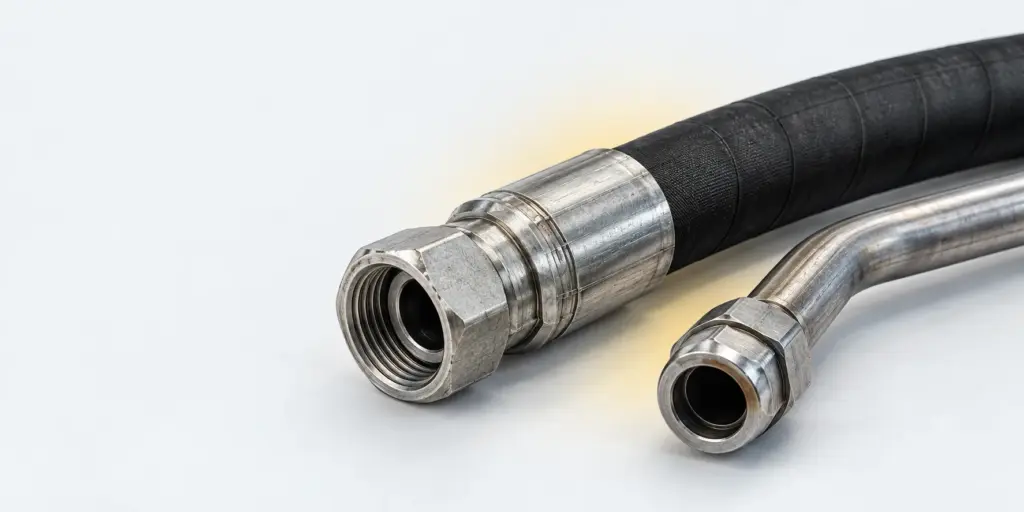

Трубка давления — название, которое при подборе может означать как жёсткий элемент трубопровода, так и гибкий рукав. Если участок должен сохранять заданную форму, уточняйте параметры трубки; если ему требуется изгиб при монтаже или работе оборудования, рассматривайте рукав высокого давления и проверяйте его диаметр, рабочее давление и присоединение.
Уточнить подбор и запросить цену
Трубка давления и рукав: в чём различие
При обращении к поставщику слово «трубка» само по себе не определяет конструкцию изделия. Им могут назвать отдельный участок линии, деталь с постоянной формой или гибкий элемент небольшого диаметра. Поэтому начинать подбор с одного названия рискованно: можно получить предложение на изделие, которое подходит по общему назначению, но не устанавливается на оборудование. Сначала установите, что снято с узла и какую функцию выполняет участок между точками присоединения. Затем сверяйте размеры и условия работы. Такой порядок особенно важен, когда заказ оформляют по устному описанию без чертежа или маркировки.
Практический признак для предварительного выбора — поведение участка при монтаже. Трубку применяют там, где трасса должна сохранять заданную геометрию и где заранее определены точки её фиксации. Гибкий рукав выбирают, когда при установке необходим изгиб либо взаимное положение частей оборудования меняется. При этом гибкость не снимает требований к размещению: изделию нужно место для укладки, а его положение не должно создавать нежелательное натяжение у присоединений. Окончательное решение принимают по устройству узла, а не по тому, как деталь названа в заявке.
Подмена одного варианта другим без проверки трассы может изменить способ крепления и расположение соединений. Трубка, изготовленная под определённую форму, не обязана подходить для участка, где нужно компенсировать перемещение. Рукав, в свою очередь, нельзя считать универсальной заменой только потому, что он допускает изгиб. Для него проверяют допустимость такого применения, размещение на оборудовании и соответствие соединений. Если исходных данных нет, полезнее запросить размеры существующего участка и сведения о работе узла, чем выбирать изделие по фотографии или приблизительному названию.
Как выбрать трубку высокого давления или рукав
Начните с оборудования и участка установки. Зафиксируйте, какие элементы соединяются, меняется ли расстояние между ними при работе и есть ли место для прокладки гибкого изделия. Отдельно отметьте точки крепления и возможные препятствия по всей трассе. Это позволяет решить первый вопрос — нужна ли деталь с заданной формой либо гибкий рукав. Без ответа на него проверка диаметра и давления остаётся неполной: изделие может совпасть по указанным параметрам, но не подойти по способу установки.
Следующий шаг — диаметр. В заявке желательно указать не только число, но и то, какой размер имеется в виду. Диаметр прохода и наружный размер решают разные задачи: один важен для сопоставления с требованиями линии, другой помогает оценить размещение и совместимость с креплением. Если размер взят со старого изделия, сообщите, где именно он измерен. Не следует автоматически приравнивать результат измерения снаружи к диаметру, указанному в каталоге. О различии размеров на другом примере рассказано в статье Диаметр шланга ПВХ: внутренний, наружный и выбор размера.
После диаметра уточните рабочее давление в линии и требование к изделию, которое будет в ней установлено. Выбирать рукав только по наибольшему числу, увиденному в списке раздела, нельзя. Давление относится к конкретной позиции, поэтому его проверяют вместе с диаметром и остальными характеристиками именно этой позиции. Если в документации оборудования приведены разные режимы работы, передайте их при запросе: поставщику нужна исходная информация для проверки совместимости, а не предположение о том, какой режим считать основным.
Завершите исходную заявку сведениями о присоединении и длине участка. Укажите, как изделие соединяется с оборудованием, как расположены точки присоединения и требуется ли готовая сборка или отдельный рукав. Если сохранилось снятое изделие, полезны его обозначение, фотографии общего вида и обоих концов, а также размеры, которые можно проверить. Эти сведения не заменяют технические требования, но помогают исключить ошибку при уточнении позиции. При отсутствии точного обозначения не подбирайте соединение по внешнему сходству: уточняйте его по фактическому узлу.
Трубки и шланги высокого давления в каталоге
В представленном разделе есть рукава высокого давления 4 SP и 6 SH. Для 4 SP указаны диаметры от 6 до 32 мм, для 6 SH — от 20 до 102 мм. В списке также встречаются позиции с рабочим давлением 210, 350, 420 и 1350 атм. Эти сведения помогают определить направление поиска, но не образуют готовую спецификацию изделия: указанные значения давления нельзя без проверки закрепить за любой серией или любым диаметром.
| Позиции раздела | Данные для предварительного отбора | Что уточнить перед заказом |
|---|---|---|
| Рукава 4 SP | Указаны диаметры от 6 до 32 мм | Диаметр и рабочее давление конкретной позиции |
| Рукава 6 SH | Указаны диаметры от 20 до 102 мм | Диаметр и рабочее давление конкретной позиции |
| Общий список рукавов | Встречается рабочее давление 210, 350, 420 и 1350 атм | К какому изделию относится нужное значение |
Диапазоны диаметров в таблице показывают, какие размеры указаны для каждой из двух групп. Они не означают, что каждая промежуточная величина есть в наличии или подходит для любого давления из общего списка. При сравнении двух вариантов выбирайте конкретные позиции и проверяйте их параметры по отдельности. Если нужный диаметр попадает в диапазоны обеих групп, одного этого совпадения недостаточно. В запросе укажите требуемый размер и рабочее давление системы, чтобы уточнить подходящее исполнение, а не заказывать рукав только по обозначению группы.
Подбор диаметра без ошибки в обозначении
Ошибка в диаметре нередко появляется ещё до сравнения товаров: в документации оборудования, записи ремонтной службы и описании каталога могут фигурировать разные размеры. Поэтому рядом с каждым числом указывайте, к чему оно относится и каким способом получено. Если известен размер присоединения, не записывайте его вместо диаметра рукава без пояснения. Если изделие измеряли после демонтажа, отделите проверенные данные от приблизительных. Такая запись позволяет быстрее выяснить расхождение и снижает риск согласовать позицию по неверно понятому размеру.
При замене существующего изделия удобно описывать узел от точек подключения. Сначала зафиксируйте оба присоединения, затем длину и ход трассы между ними, после этого — известные диаметры. Так видно, какой размер относится к рукаву, а какой к соединительным деталям. Отдельно сообщите, ограничено ли место для установки. Слишком общий запрос вида «нужен шланг такого-то диаметра» не показывает, можно ли расположить его на участке и состыковать с имеющимися элементами. Для предметного подбора эти вопросы следует закрыть до оформления заказа.
Если сравниваются трубка и гибкий рукав, измерения выполняют для каждого варианта с учётом его конструкции. Не переносите автоматически длину жёсткой детали на гибкое изделие: сначала оцените, как будет проходить трасса и где окажутся концы после монтажа. То же касается наружных размеров. Изделие должно размещаться в доступном пространстве, не упираясь в соседние детали. Когда исходный образец повреждён или деформирован, его размеры полезно сопоставить с расстояниями на самом оборудовании, а не полагаться только на снятую деталь.
Рабочее давление и проверка конкретной позиции
Для подбора важно различать требование системы и характеристику предлагаемого изделия. Рабочее давление системы получают из данных по оборудованию. Рабочее давление рукава проверяют по конкретной позиции каталога или в ответе поставщика. Если известна только одна из этих величин, решение о применимости принимать рано. Числа 210, 350, 420 и 1350 атм относятся к позициям, представленным в списке, но сами по себе не показывают, какое изделие подходит для вашего диаметра и присоединения.
Полезно направлять запрос одной связанной записью: участок оборудования, требуемый диаметр, рабочее давление, длина, присоединение и условия размещения. Тогда ответ можно проверить по тем же пунктам. Отдельное число давления без привязки к позиции не подтверждает выбор, как и совпадение обозначения серии без проверки размера. Если часть сведений отсутствует, обозначьте это прямо. Поставщик сможет сказать, какие параметры нужно уточнить, вместо того чтобы строить подбор на допущениях, которые затем попадут в заказ.
При чтении карточек товара обращайте внимание на единицы измерения и на то, какой именно параметр подписан рядом с числом. Не стоит сравнивать цифры из разных строк как равнозначные, если назначение параметров не установлено. Сохраняйте ссылку или обозначение рассматриваемой позиции в переписке: это помогает проверить, что давление и диаметр взяты от одного изделия. Если нужного сочетания в просмотренных карточках не видно, запросите подтверждение возможности подбора, не объединяя сведения из разных предложений в одну предполагаемую комплектацию.
Присоединение, комплектующие и оформление запроса
Даже при совпадении диаметра и рабочего давления изделие нужно соединить с существующим узлом. До заказа выясните тип и расположение обоих присоединений, а также требуется ли изменить направление подключения. Для комплектации могут понадобиться отдельные элементы, но их выбирают по конструкции соединения, а не по одному названию. В каталоге можно отдельно посмотреть разделы DK-90 наконечники и Втулки. Наличие этих разделов не означает, что любой размещённый там элемент подходит к выбранному рукаву.
Если заявка поступает от ремонтного подразделения, попросите разделить исходные данные и пожелания по замене. Например, размеры и расположение соединений относятся к существующему узлу, а просьба сделать изделие гибким описывает желаемое изменение конструкции. Эти сведения рассматривают вместе, но не подменяют одно другим. При выборе между трубкой и рукавом важно понять, допустимо ли изменение трассы и способа крепления. Когда такой информации нет, корректнее сначала согласовать конструктивное решение, а затем заказывать изделие и необходимые комплектующие.
Для поиска по каталогу можно начать с раздела Трубки/шланги 210 Атм. Название раздела помогает перейти к группе товаров, но не заменяет проверку характеристик отдельной позиции. Если задача касается не только рукава высокого давления, а выбора между ним и шлангом ПВХ, различия разобраны в материале Шланг давления: как выбрать ПВХ и отличить от РВД. Не переносите параметры одного типа изделия на другой без сверки условий применения.
Что проверить перед подтверждением заказа
Перед согласованием предложения пройдите по исходной заявке ещё раз. Совпадают ли назначение изделия и требуемая гибкость участка? Верно ли определён диаметр и понятно ли, какой именно размер указан? Относится ли заявленное рабочее давление к выбранной позиции? Согласованы ли длина, прокладка и оба присоединения? Ответы должны касаться одного конкретного изделия, а не нескольких похожих вариантов из списка. Если какой-то пункт остался открытым, зафиксируйте его в переписке до подтверждения заказа.
Такой порядок полезен и при срочной замене. Он не требует угадывать характеристики по внешнему виду и помогает передать поставщику проверяемые исходные данные. Для первого обращения достаточно описать оборудование и приложить имеющиеся сведения о снятой детали; неизвестные параметры лучше явно отметить. После уточнения можно сравнить предлагаемые варианты на одной основе. Главный критерий выбора между трубкой и рукавом — соответствие реальному участку линии, а не привычное название детали в заявке.
Частые вопросы
Чем трубка высокого давления отличается от рукава высокого давления?
Трубкой обычно называют изделие, сохраняющее форму трассы, а рукавом — гибкий элемент для участка, где нужен изгиб. При этом названия в заявках могут употребляться неточно. Уточните конструкцию снятой детали, расположение креплений и то, меняется ли положение соединяемых частей. По этим данным проще определить, какой вариант требуется для конкретного узла.
Как выбрать трубку высокого давления по диаметру?
Сначала выясните, какой диаметр задан в документации оборудования и какой указан для рассматриваемой позиции. Если размер получен измерением старой детали, сообщите, что именно измеряли. Не смешивайте размер прохода, наружный размер и размеры присоединения. После согласования обозначений сравните требование с параметрами конкретного изделия.
Какое давление учитывать при выборе трубки высокого давления?
Исходным требованием служит рабочее давление системы, а проверяемой характеристикой — рабочее давление выбранного изделия. В общем списке встречаются разные значения, поэтому нельзя назначать одно из них рукаву только по его группе или диаметру. Уточняйте сочетание параметров для конкретной позиции до заказа.
Можно ли заменить трубку высокого давления рукавом?
Возможность замены зависит от трассы, крепления, присоединения и параметров системы. Гибкость рукава может быть полезна для монтажа, но сама по себе не подтверждает пригодность замены. Сначала проверьте размещение изделия и требования оборудования, затем согласуйте нужные характеристики и соединительные элементы.
Как подобрать трубки и шланги высокого давления для заказа?
Передайте сведения об оборудовании, требуемом диаметре, рабочем давлении, длине участка и обоих присоединениях. Добавьте обозначение или фотографии снятого изделия, если они есть. Если данные неполные, укажите, что требует проверки: так поставщик сможет уточнить запрос перед подбором конкретной позиции.
